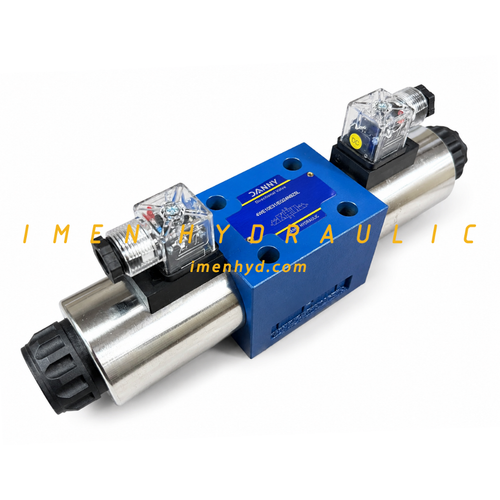

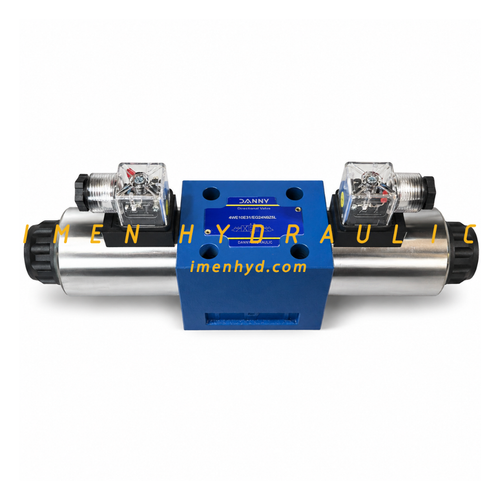

شیر برقی کنترل جهت هیدرولیک "3/8 دنی 4WE10E31 (وسط بسته) 24V AC

خرید و مشخصات فنی شیر برقی هیدرولیک 3/8 دنی (DANNY) مدل 4WE10E31/EG24N9Z5L طرح رکسروت وسط بسته 24 ولت. کیفیت عالی، مناسب ماشین آلات صنعتی و راهسازی.

«شیر برقی کنترل جهت هیدرولیک DANNY مدل 4WE10E31 یک شیر 4 راهه و 3 موقعیت طرح رکسروت و سایز 10 (3/8 اینچ) است، که برای کنترل مسیر جریان روغن در مدارهای هیدرولیک صنعتی به‌کار می‌رود. این مدل با اسپول وسط بسته، امکان قفل‌کردن جک و توقف عملگر در حالت عادی را فراهم می‌کند، و برای یونیت‌های هیدرولیک، پرس‌ها و ماشین‌آلات راهسازی کاربرد دارد.»

_ معرفی

افت فشار ناگهانی در مدار هیدرولیک، داغ شدن غیرعادی روغن یا عدم توقف به‌موقع جک‌ها و هیدرو موتورها در حالت خلاصی، از نشانه‌های شایع عملکرد ناقص یا فرسودگی شیر کنترل جهت است. شیر برقی کنترل جهت هیدرولیک سایز 3/8 اینچ برند (DANNY) مدل 4WE10E31/EG24N9Z5L یکی از قطعات کلیدی کنترل مسیر است، که با تحریک الکتریکی مستقیم (سولنوئیدی) عمل می‌کند. طراحی این شیر هیدرولیک به صورت 4 راهه و 3 موقعیت (4/3) با اسپول مدل E (وسط بسته) است. این پیکربندی به این معناست، که در حالت عادی و بدون برق، تمامی پورت‌های ورودی، خروجی و تخلیه به مخزن (P, T, A, B) مسدود یا بسته هستند؛ مکانیزمی که برای قفل کردن جک‌ها یا توقف کامل هیدروموتورها در موقعیت ثابت، کاربرد فراوانی دارد.

_ بررسی فنی و نحوه عملکرد شیر DANNY 4WE10E31

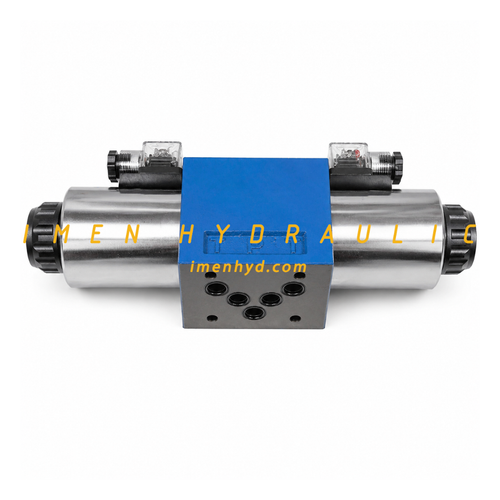

این شیر برقی در واقع یک کنترل‌کننده مسیر جهت‌دهی روغن در مدار هیدرولیک است، که مستقیماً روی زیرشیری (Sub-plate) متصل به خطوط P (ورودی پمپ)، T (تخلیه به مخزن)، A و B (مجاری خروجی به سمت جک یا هیدرو موتور) نصب می‌شود. با اعمال سیگنال الکتریکی 24 ولت (AC یا DC بسته به بوبین نصب‌شده) به یکی از دو سوکت برق، مگنت (سولنوئید) مربوطه تحریک شده و هسته فلزی را به سمت داخل فشار می‌دهد. این حرکت خطی مستقیماً به اسپول منتقل شده و مسیر عبور جریان روغن هیدرولیک را باز می‌کند.

در شیرهای طرح رکسروت سایز 10 با کد اسپول E (مانند مدل 4WE10E31)، در وضعیت غیرفعال (مرکز)، پورت‌های A و B به پورت ورودی P و تخلیه T متصل نیستند. این ویژگی باعث می‌شود، تا روغن در پشت پیستون جک هیدرولیک حبس شده و مانع از حرکت یا فرار جک زیر بار شود. همچنین به دلیل بسته بودن پورت P، دبی پمپ هیدرولیک در این وضعیت باید از طریق شیر فشارشکن (ریلیف ولو) یا سیستم پمپ‌های دبی متغیر به مخزن هدایت شود.

_ سازگاری و ماشین‌آلات قابل استفاده

• انواع یونیت‌های هیدرولیک صنعتی: مناسب برای ماشین‌آلات تزریق پلاستیک، پرس‌های هیدرولیک، دستگاه‌های خم و برش ورق.
• تجهیزات هیدرولیک راهسازی و کارگاهی: بخش فرمان جرثقیل‌های کارگاهی، مکانیزم‌های بالابر، سیستم‌های جانبی ماشین‌آلات راهسازی و معدنی.
• قابلیت جایگزینی با برندهای مطرح: شیرهای رکسروت (Rexroth)، یوکن (Yuken) و دوپلوماتیک (Duplomatic) در بلوک‌های استاندارد سایز 10.

_ کاربردها و شرایط کاری

• مدارهای هیدرولیک با دبی متوسط تا بالا: تحمل دبی عبوری نامی تا حدود 120 لیتر بر دقیقه (بسته به اختلاف فشار و ویسکوزیته روغن).
• سیستم‌های با فشار کاری متوسط رو به بالا: مناسب برای فشارهای کاری مداوم تا 280 بار و فشارهای لحظه‌ای تا 315 بار.
• محیط‌های کاری آلوده و پر گرد و غبار: دارای درجه حفاظت محیطی بالا.
• سیالات سازگار: بهینه‌سازی شده برای انواع روغن‌های هیدرولیک پایه معدنی مانند سری HLP و HL با ویسکوزیته بین 10 تا 500 سانتی‌استوک (cSt).

_ مزایا و نقاط قوت

• طراحی طرح رکسروت (Rexroth): این شیر کاملاً بر اساس استاندارد رکسروت ساخته شده است؛ بنابراین، قطعات مصرفی مانند بوبین‌ها، سوکت‌ها و آب‌بندهای آن در بازار به راحتی یافت می‌شوند.
• سوکت‌های مجهز به چراغ LED: مجهز به دو عدد سوکت سوئیچینگ شفاف چراغ‌دار که عیب‌یابی بخش الکتریکی مدار را تسریع می‌کند؛ کاربر در یک نگاه متوجه ورود جریان الکتریکی به بوبین می‌شود.
• بدنه مقاوم چدنی: استفاده از ساختار چدنی داکتیل با مقاومت کششی بالا جهت به حداقل رساندن دفرمگی مجاری داخلی شیر در فشارهای کاری بالا.

_ نشانه‌های خرابی و زمان تعویض

1. عدم بازگشت اسپول به مرکز (گیر کردن مکانیکی): ذرات پلیسه یا آلودگی‌های موجود در روغن هیدرولیک ممکن است، در فاصله بسیار کم بین اسپول و بدنه شیر گیر کرده و مانع حرکت فنرهای برگشت‌دهنده شوند.
2. فرار جک‌ها زیر بار (نشتی داخلی زیاد): ساییدگی تدریجی اسپول به مرور زمان لقی آن را افزایش داده و جریان روغن از پورت A یا B به سمت T فرار می‌کند؛ در نتیجه جک توانایی ایستادگی در موقعیت قفل‌شده را از دست می‌دهد.
3. تاخیر در فرمان‌پذیری: ضعیف شدن فنرهای داخلی یا مستهلک شدن هسته بوبین باعث ایجاد تاخیر زمانی در باز و بسته شدن مسیر روغن می‌شود.

_ نکات مهم قبل از خرید

• تطابق سایز دهانه (Subplate size): سایز 10 (سایز رایج 3/8 اینچ).
• نوع ولتاژ بوبین: در مدل‌های AC و DC هسته‌ها و بوبین‌ها متفاوت هستند.
• نوع اسپول: مطمئن شوید، که سیستم به شیر وسط بسته (تیپ E) نیاز دارد.

_ راهنمای نصب، تعویض و راه‌اندازی اولیه

1. تمیزکاری سطح زیرشیری: پیش از نصب، سطح بلوک زیرشیری را به طور کامل با حلال مناسب تمیز کنید. وجود هرگونه ذره ریز خاک یا پلیسه مانع از آب‌بندی اورینگ‌های کف شیر می‌شود.
2. تست اولیه بدون فشار: در اولین راه‌اندازی، بوبین‌ها را بدون فشار کامل هیدرولیک تحریک کنید، تا از صحت فرمان الکتریکی و جابجایی مکانیکی اطمینان حاصل شود.

_ جمع‌بندی

شیر کنترل جهت هیدرولیک 3/8 (DANNY) مدل 4WE10E31/EG24N9Z5L انتخابی مهندسی و مقرون‌به‌صرفه برای بازسازی و ارتقاء سیستم‌های هیدرولیک صنعتی و ماشین‌آلات راهسازی است. طراحی استاندارد طرح رکسروت این شیر، تطبیق‌پذیری بالایی را جهت جایگزینی با شیرهای گران‌قیمت اروپایی فراهم کرده و هزینه‌های تعمیر و نگهداری دوره‌ای سیستم را به شکل چشمگیری کاهش می‌دهد.

_ سوالات متداول (FAQ)

1. تفاوت شیر وسط بسته (تیپ E) با شیر وسط باز (تیپ G یا H) چیست؟ در شیر وسط بسته (E)، با قطع جریان برق، تمام مسیرهای عبور روغن قفل می‌شوند، تا سیلندر هیدرولیک در موقعیت خود ثابت بماند. اما در شیرهای وسط باز، جریان روغن پمپ در حالت خلاص بدون مقاومت به مخزن تخلیه می‌شود، که مانع از زیر بار ماندن مداوم پمپ می‌شود.
2. آیا بوبین این شیر را می‌توان با ولتاژهای دیگر تعویض کرد؟ بله، پوسته و بدنه شیر برای ولتاژهای مختلف یکسان است، و با تعویض فیزیکی بوبین، شیر را با ولتاژهای 12، 24 ولت DC یا 110 و 220 ولت AC راه‌اندازی نمایید.
3. آیا این شیر به صورت مستقیم روی لوله‌کشی نصب می‌شود؟ خیر، این شیرها از نوع نصب بر روی زیرشیری هستند، و باید حتماً روی بلوک منیفولد تک‌طبقه سایز 10 نصب شوند.

برای انتخاب صحیح مشخصات اسپول، ولتاژ بوبین و اطمینان از سازگاری شیر برقی دنی 4WE10E31 با سیستم خود، با ما تماس بگیرید.
