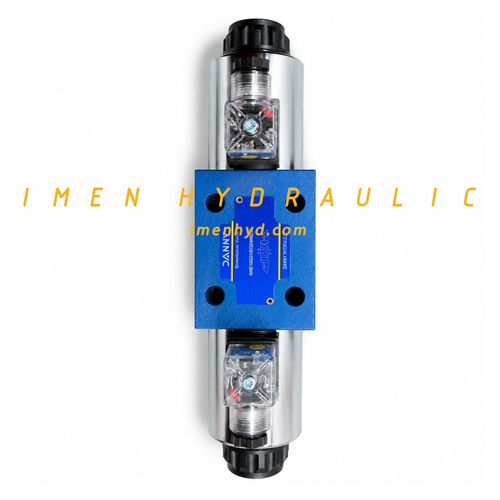

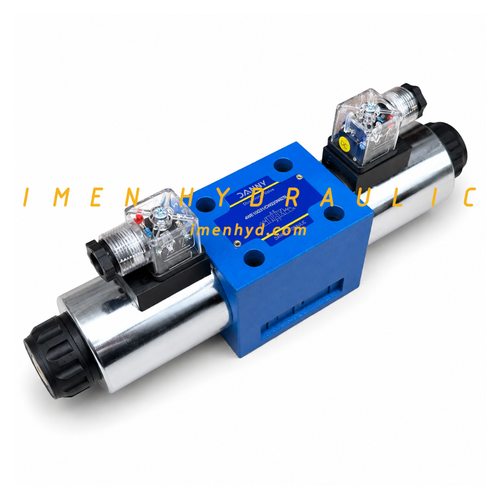

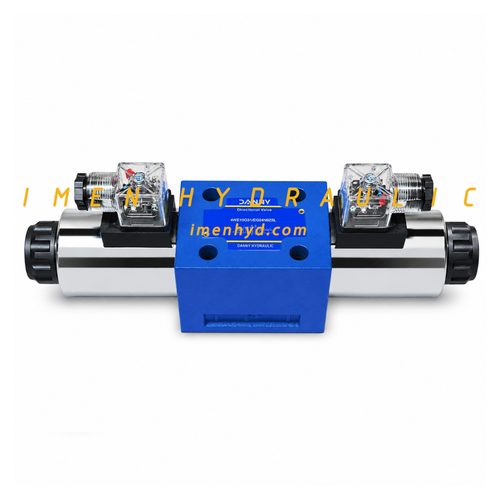

شیر برقی کنترل جهت هیدرولیک "3/8 دنی 4WE10G31 (وسط باز) 24V AC

خرید و مشخصات فنی شیر برقی کنترل جهت هیدرولیک 3/8 (DANNY) طرح رکسروت مدل 4WE10G31 وسط باز با بوبین 24 ولت AC. ضمانت کیفیت و تحویل فوری.

«شیر برقی هیدرولیک 3/8 (DANNY) مدل 4WE10G31، یک شیر کنترل جهت وسط باز با بوبین 24V AC است که برای هدایت جریان سیال در سیستم‌های هیدرولیک صنعتی و ماشین‌آلات راهسازی کاربرد دارد. این شیر با استاندارد ابعادی NG10/CETOP 5 طراحی شده و با بی‌بار کردن پمپ در حالت خنثی، مانع از افزایش دمای روغن و کاهش استهلاک سیستم می‌شود.»

_ معرفی

افت فشار ناگهانی در مدار هیدرولیک، عدم فرمان‌پذیری دقیق جک‌ها و توقف خط تولید به دلیل خرابی شیرهای کنترل جهت، از چالش‌های همیشگی کارگاه‌های صنعتی و ماشین‌آلات راهسازی است. نشت داخلی روغن در شیرهای بی‌کیفیت علاوه بر اتلاف انرژی، دمای سیستم را به شدت افزایش داده و عمر پمپ هیدرولیک را کاهش می‌دهد. انتخاب یک شیر کنترل جهت پایدار و هماهنگ با استانداردهای ابعادی بین‌المللی، اولین قدم برای پیشگیری از این خسارات است. شیر برقی هیدرولیک 3/8 (DANNY) در مدار هیدرولیک وظیفه مستقیم تغییر مسیر جریان سیال تحت فشار را بر عهده دارد. این شیر با قرارگیری بر روی بلوک زیرشیر، ارتباط میان پمپ و عملگرهای نهایی (مانند سیلندرهای دوطرفه و هیدروموتورها) را مدیریت می‌کند.

_ بررسی فنی و عملکرد شیر برقی هیدرولیک 4WE10G31

این شیر کنترل جهت از نوع اسپولی (کشوئی) با تحریک مستقیم توسط بوبین‌های سولنوئیدی مرطوب است. بدنه چدنی مستحکم شیر با تلرانس‌های بسیار دقیق تراشکاری شده تا نشتی داخلی (Internal Leakage) میان کانال‌های فشار (P)، تخلیه به مخزن (T) و دهنه‌های کاری (A و B) به حداقل ممکن برسد. فرمان این شیر از نوع وسط باز (Center Type G) است. در حالت خنثی (عدم فرمان‌دهی برقی به بوبین‌ها)، مجرای فشار پمپ (P) به دهنه‌های خروجی (A و B) و همچنین خط تخلیه (T) راه دارد. این ویژگی سبب می‌شود، که در زمان توقف کار سیلندر، جریان خروجی پمپ بدون ایجاد فشار و حرارت اضافی، مستقیماً به باک روغن هدایت شود، که نقش به‌سزایی در کاهش استهلاک پمپ هیدرولیک و خنک ماندن روغن دارد.

_ سازگاری و ماشین‌آلات قابل استفاده

• انواع پرس‌های هیدرولیکی کارگاهی و صنعتی سبک و متوسط.
• یونیت‌های هیدرولیک خطوط تولید صنعتی و کارخانجات کاشی و فولاد.
• سیستم فرمان و کنترل جک‌های کمکی در ماشین‌آلات راه‌سازی و معدنی.
• ماشین‌آلات تزریق پلاستیک و دستگاه‌های دایکست.
• بالابرهای هیدرولیکی صنعتی و سیستم‌های آسانسوری کارگاهی.

_ کاربردها و شرایط کاری

شیر برقی 3/8 (DANNY) برای کار مداوم در شرایط محیطی سخت طراحی شده است. بدنه چدنی و آب‌بندی‌های باکیفیت آن امکان کارکرد پایدار در صنایع سنگین را فراهم می‌آورد. حداکثر فشار مجاز بر روی دهنه‌های کاری A، B و P معادل 315 بار است، و دبی عبوری نامی آن تا 120 لیتر بر دقیقه را پشتیبانی می‌کند. دمای کاری بهینه سیال برای این شیر بین 30- تا 80+ درجه سانتی‌گراد است که با روغن‌های هیدرولیک معدنی استاندارد (Mineral Oil) سازگاری کامل دارد. توصیه می‌شود، از این شیر در سیستم‌هایی با سیالات بر پایه آب یا مایعات بسیار خورنده استفاده نشود، مگر با هماهنگی و تعویض سیل‌ها به متریال خاص.

_ مزایا و نقاط قوت فنی

• طراحی منطبق بر استاندارد رکسروت (Rexroth): امکان جایگزینی سریع با کدهای فنی مشابه آلمانی و اروپایی بدون نیاز به دستکاری بلوک زیرشیر.
• کاهش دمای سیستم با اسپول وسط باز (G): هدایت بدون فشار روغن پمپ به باک در حالت خلاص، مانع از داغ شدن مدار در زمان استراحت می‌شود.
• کیفیت ساخت پوسته و اسپول: مقاومت بالا در برابر سایش ناشی از نوسانات فشار روغن هیدرولیک و افزایش طول عمر قطعه.
• سوکتهای چراغ‌دار مجزا: تشخیص سریع وضعیت برق‌دار بودن بوبین‌ها و عیب‌یابی آسان در خط تولید.

_ نشانه‌های خرابی و زمان تعویض شیر برقی

1. سوختن مکرر بوبین‌ها: ناشی از نوسان ولتاژ ورودی، گیر مکانیکی اسپول به علت آلودگی روغن، یا داغ شدن بیش از حد بدنه شیر.
2. سفت شدن یا گیر کردن اسپول: در اثر ورود پلیسه، گرد و غبار یا ذرات میکرونی معلق در روغن هیدرولیک.
3. حرکت کند یا بی‌رمق جک‌ها: نشتی داخلی شدید از کانال‌های کاری به سمت مسیر تخلیه (T) به دلیل مستهلک شدن دیواره‌های داخلی یا اسپول شیر.
4. نشتی روغن از دور بوبین‌ها: خراب شدن اورینگ‌های آب‌بندی میله راهنما و نشت روغن به بخش الکتریکی.

_ نکات مهم قبل از خرید

• تطابق سایز دهنه: حتماً مطمئن شوید، که سایز منیفولد یا شیر قدیمی شما 3/8 اینچ (CETOP 5 / NG10) است.
• نوع فرمان مرکزی: مدل حاضر وسط باز (G) است؛ اگر جک شما نیاز به قفل شدن در حالت وسط دارد، از مدل‌های وسط بسته (E) یا P‌ بسته (J) استفاده کنید.
• ولتاژ بوبین: این شیر با ولتاژ 24 ولت AC (متناوب) کار می‌کند. اتصال آن به جریان DC یا ولتاژهای دیگر موجب سوختن فوری بوبین خواهد شد.

_ راهنمای نصب و راه‌اندازی اولیه

1. تمیزکاری سطح زیرشیر: سطح منیفولد باید کاملاً تمیز و عاری از هرگونه خط و خش، پلیسه یا گرد و غبار باشد.

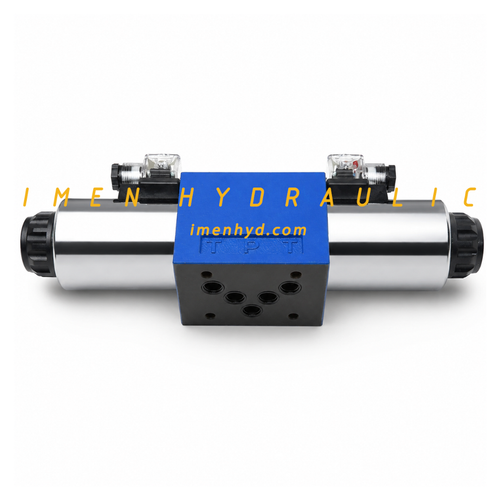

2. قرارگیری صحیح اورینگ‌ها: 5 عدد اورینگ مخصوص آب‌بندی کف شیر را در محل خود قرار داده و از عدم جابجایی آن‌ها هنگام نشستن شیر روی منیفولد مطمئن شوید.
3. سفت کردن پیچ‌ها: 4 عدد پیچ آلن اتصال شیر را به صورت ضربدری و به تدریج با گشتاور مشخص سفت کنید. سفت کردن نامتقارن پیچ‌ها باعث پیچیدگی بدنه شیر و گیر کردن اسپول می‌شود.

_ جمع‌بندی

خرید شیر برقی کنترل جهت 3/8 (DANNY) مدل 4WE10G31، راهکاری ایده‌آل برای کارخانجات و کارگاه‌هایی است، که به دنبال کاهش هزینه‌های تعمیر و نگهداری بدون افت کیفیت سیستم خود هستند. فرمان وسط باز این شیر فشار کارکرد پمپ هیدرولیک را در زمان‌های خنثی به حداقل رسانده و به صورت غیرمستقیم طول عمر پمپ و روغن را افزایش می‌دهد. سازگاری کامل ابعادی با استانداردهای CETOP 5 سبب می‌شود، که فرآیند تعویض قطعه با کمترین زمان توقف خط تولید انجام گیرد.

_ سوالات متداول (FAQ)

1. مزیت فرمان وسط باز (G) در این شیر چیست؟ در حالت وسط باز، خط فشار پمپ به باک متصل می‌شود. این مسئله سبب می‌شود، پمپ هیدرولیک در زمان‌هایی که جک حرکتی ندارد، بی بار شده و روغن داغ نشود.
2. چرا بوبین شیر برقی پس از مدتی می‌سوزد؟ نوسانات شدید برق ورودی، نفوذ آب به داخل سوکت، بالا رفتن دمای بدنه شیر بیش از حد مجاز و گیر کردن مکانیکی اسپول به علت کثیفی روغن، از عوامل اصلی سوختن بوبین هستند.
3. آیا می‌توان بوبین این شیر را به راحتی تعویض کرد؟ بله، بوبین‌های این شیر از نوع پیچ‌مهره‌ای تر هستند و بدون نیاز به باز کردن بدنه اصلی شیر از روی منیفولد یا تخلیه روغن هیدرولیک، به راحتی قابل تعویض هستند.

برای اطمینان از تطابق کد فنی، نوع اسپول، ولتاژ بوبین و سایز نصب، مشخصات این شیر برقی را دقیق بررسی و پیش از سفارش، مدل سیستم یا منیفولد خود را با اطلاعات فنی قطعه تطبیق دهید.
