در سیستم‌های هیدرولیک صنعتی، استانداردسازی ابعاد و نحوه نصب شیرها اهمیت بسیار زیادی دارد. یکی از مهم‌ترین استانداردهایی که در این زمینه استفاده می‌شود استاندارد CETOP است. این استاندارد مشخص می‌کند که شیرهای هیدرولیک چگونه روی منیفولد یا ساب‌پلیت نصب شوند، تا تجهیزات تولیدکنندگان مختلف بتوانند، بدون مشکل در کنار یکدیگر کار کنند.

استاندارد CETOP در بسیاری از صنایع از جمله ماشین‌آلات راهسازی، صنایع فولاد، دستگاه‌های پرس، خطوط تولید، ماشین‌آلات صنعتی و تجهیزات اتوماسیون مورد استفاده قرار می‌گیرد.

در این مقاله بطور کامل با استاندارد CETOP، سایزهای مختلف آن، کاربردها، مزایا و تفاوت آن با سایر استانداردها آشنا خواهید شد.

CETOP مخفف عبارت زیر است:

Comité Européen des Transmissions Oléo-Hydrauliques et Pneumatiques

این سازمان یک کمیته اروپایی است، که استانداردهایی برای تجهیزات هیدرولیک و پنوماتیک تدوین می‌کند.

در حوزه هیدرولیک، استاندارد CETOP بیشتر برای الگوی نصب شیرهای کنترل جهت (Directional Solenoid Valves) روی ساب‌پلیت یا منیفولد استفاده می‌شود.

به بیان ساده، این استاندارد تعیین می‌کند:

به چه شکل باشد تا شیرهای مختلف با یکدیگر سازگار باشند.

این استاندارد بعدها با استاندارد ISO 4401 نیز هماهنگ شد، و امروزه بسیاری از تولیدکنندگان مطرح جهان از این استاندارد پیروی می‌کنند.

در گذشته هر تولیدکننده شیر هیدرولیک از ابعاد خاص خود استفاده می‌کرد. این موضوع باعث می‌شد، در صورت خرابی یک شیر، تعویض آن بسیار سخت باشد.

استاندارد CETOP این مشکل را حل کرد، و باعث شد، تجهیزات هیدرولیک قابل جایگزینی (Interchangeable) شوند.

مهم‌ترین مزایای این استاندارد عبارتند از:

شیرهای هیدرولیک CETOP بر اساس اندازه و ظرفیت جریان دسته‌بندی می‌شوند. هر چه سایز بزرگ‌تر باشد، میزان دبی عبوری نیز بیشتر است.

جدول زیر مهم‌ترین سایزهای این استاندارد را نشان می‌دهد.

در بیشتر شیرهای کنترل جهت که بر اساس استاندارد CETOP ساخته می‌شوند، پورت‌های زیر وجود دارند:

این ساختار باعث می‌شود طراحی مدار هیدرولیک بسیار ساده‌تر و استانداردتر انجام شود.

در بازار هیدرولیک معمولاً دو اصطلاح CETOP و NG به کار می‌رود.

NG مخفف Nominal Size به معنی اندازه اسمی شیر است.

مثال: CETOP 3 = NG6

یعنی شیری با سایز نامی 6 میلی‌متر که الگوی نصب آن مطابق استاندارد CETOP 3 است.

به همین دلیل در کاتالوگ بسیاری از برندها هر دو عبارت مشاهده می‌شود.

در بین تمام سایزها، CETOP 3 (NG6) بیشترین استفاده را در صنعت دارد.

دلایل محبوبیت این سایز:

بسیاری از تجهیزات هیدرولیک مانند موارد زیر در این سایز تولید می‌شوند:

در سیستم‌های هیدرولیک دو نوع روش نصب شیر وجود دارد.

در سیستم‌های صنعتی معمولاً از شیرهای CETOP استفاده می‌شود، زیرا می‌توان چندین شیر را روی یک منیفولد مشترک نصب کرد.

در طراحی سیستم‌های هیدرولیک مدرن معمولاً از منیفولد بلوک استفاده می‌شود.

در این روش:

این روش مزایای زیادی دارد:

برای انتخاب صحیح شیرهای CETOP باید به موارد زیر توجه کرد:

انتخاب صحیح این پارامترها باعث افزایش عمر سیستم هیدرولیک و عملکرد بهتر تجهیزات می‌شود.

در ادامه می‌توانید، جدول ابعادی رایج‌ترین استانداردهای CETOP را ملاحظه کنید. این جداول برای کاربران فنی، متخصصان و مهندسان هیدرولیک ارزشمند هستند.

استاندارد CETOP 3 یا NG6 رایج‌ترین سایز در سیستم‌های هیدرولیک صنعتی است، و در اکثر پاورپک‌ها، دستگاه‌های صنعتی و ماشین‌آلات سبک استفاده می‌شود.

شیرهای CETOP 5 معمولاً در ماشین‌آلات صنعتی با دبی متوسط استفاده می‌شوند و برای سیستم‌هایی که به جریان روغن بیشتری نسبت به NG6 نیاز دارند مناسب هستند.

استاندارد CETOP 7 برای مدارهای هیدرولیک پرقدرت استفاده می‌شود و در تجهیزات راهسازی، صنایع فولاد و ماشین‌آلات سنگین کاربرد گسترده‌ای دارد.

استاندارد CETOP یکی از مهم‌ترین استانداردهای صنعت هیدرولیک است، که برای ابعاد نصب و اتصال شیرهای هیدرولیک استفاده می‌شود. این استاندارد باعث شده تجهیزات برندهای مختلف با یکدیگر سازگار باشند، و طراحی سیستم‌های هیدرولیک صنعتی ساده‌تر و استانداردتر انجام شود.

شناخت سایزهای مختلف CETOP و انتخاب صحیح آن‌ها نقش مهمی در افزایش راندمان سیستم‌های هیدرولیک و کاهش هزینه تعمیرات دارد.

این استاندارد بیشتر برای شیرهای کنترل جهت هیدرولیک که روی ساب‌پلیت یا منیفولد نصب می‌شوند استفاده می‌شود.

خیر، اما بسیاری از استانداردهای CETOP با استاندارد ISO 4401 هماهنگ شده‌اند.

در بیشتر سیستم‌های صنعتی CETOP 3 یا NG6 بیشترین کاربرد را دارد.

بله، اگر مطابق استاندارد CETOP ساخته شده باشند، می‌توان آن‌ها را روی یک منیفولد نصب کرد.

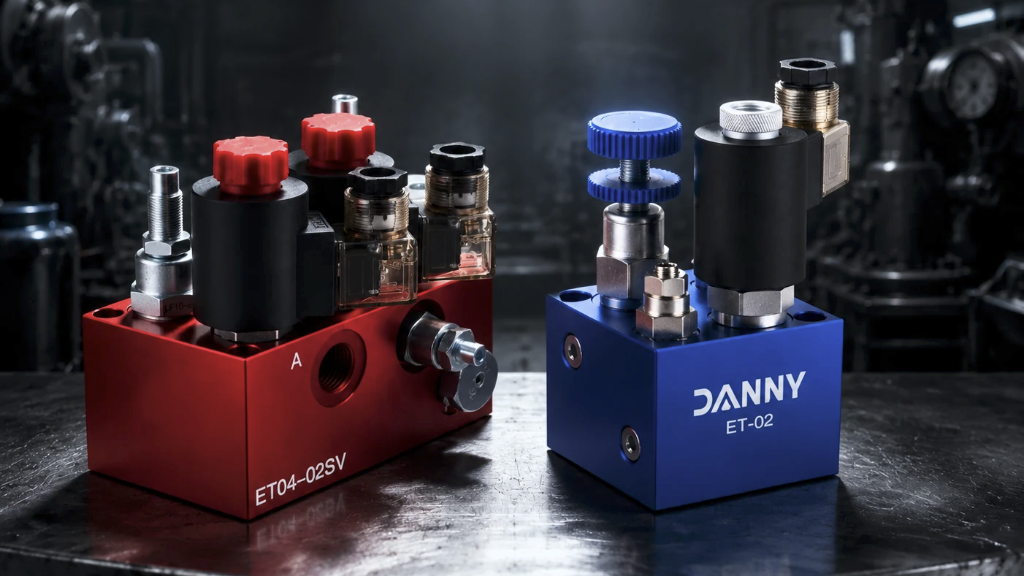

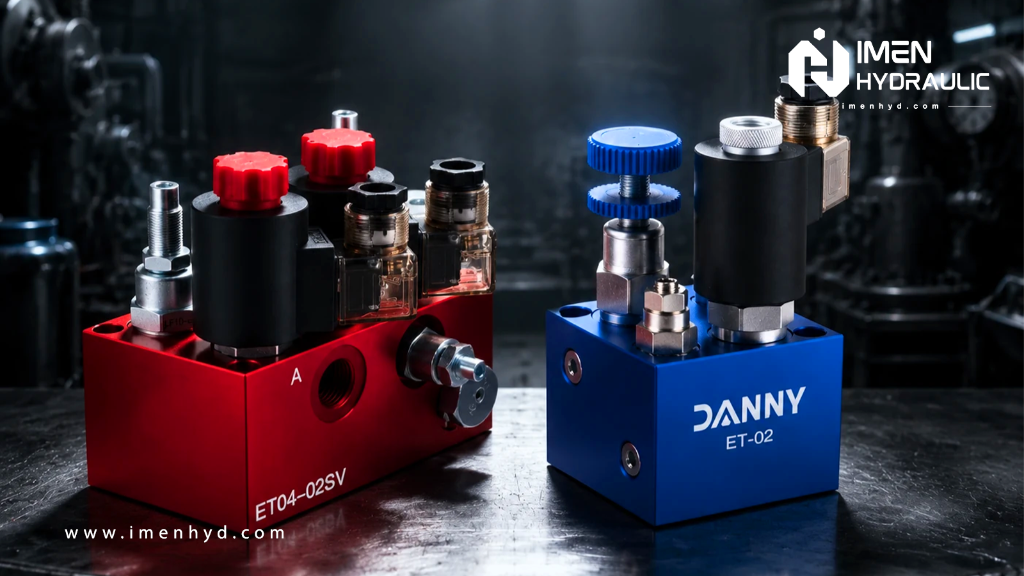

در بسیاری از سیستم‌های هیدرولیک که وظیفه بالا بردن یا پایین آوردن بار نفر و بار را بر عهده دارند، کنترل دقیق حرکت و ایمنی سیستم اهمیت بسیار زیادی دارد. یکی از قطعات کلیدی که در این نوع مدارها استفاده می‌شود، بلوک بالابری هیدرولیک است. این قطعه در واقع مجموعه‌ای از چندین شیر هیدرولیک است، که در قالب یک بلوک طراحی شده‌اند، و وظیفه کنترل حرکت سیلندر، نگهداری بار و جلوگیری از سقوط ناگهانی را بر عهده دارند. بلوک‌های بالابری در بسیاری از تجهیزات صنعتی و ماشین‌آلات کاربرد دارند، و به دلیل افزایش ایمنی، کنترل دقیق حرکت و کاهش پیچیدگی مدار هیدرولیک به یکی از اجزای مهم در طراحی سیستم‌های هیدرولیک تبدیل شده‌اند.

بلوک بالابری هیدرولیک (Hydraulic Lifting Block) یک منیفولد یا بلوک کنترل هیدرولیک است، که چندین شیر کنترلی در آن تعبیه شده است. این مجموعه به صورت یکپارچه طراحی شده و معمولاً شامل ترکیبی از شیرهای زیر می‌شود :

(ترکیب این شیرها در یک بلوک باعث می‌شود، سیستم بالابر بتواند حرکت نرم، ایمن و قابل کنترل داشته باشد.)

در یک سیستم بالابر هیدرولیک، پمپ هیدرولیک روغن را با فشار به داخل مدار ارسال می‌کند. این جریان روغن از طریق بلوک بالابری هدایت شده و به سیلندر هیدرولیک می‌رسد. عملکرد بلوک بالابری معمولاً به این صورت است:

بلوک‌های بالابری در بسیاری از تجهیزات صنعتی و ماشین‌آلات مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردهای این قطعه عبارتند از:

(در تمام این کاربردها، هدف اصلی استفاده از بلوک بالابری کنترل دقیق حرکت و افزایش ایمنی سیستم است.)

یک بلوک بالابری استاندارد معمولاً از چند بخش مهم تشکیل شده است که هر کدام وظیفه مشخصی در مدار دارند.

استفاده از بلوک‌های بالابری در سیستم‌های هیدرولیک مزایای زیادی دارد، که باعث شده در بسیاری از طراحی‌های مدرن از آن استفاده شود.

برای انتخاب یک بلوک بالابری مناسب باید به چند عامل مهم توجه کرد :

برای اینکه بلوک بالابری عملکرد مطلوبی داشته باشد، و عمر مفید آن افزایش پیدا کند، رعایت چند نکته ضروری است :

(نگهداری صحیح می‌تواند، عمر بلوک بالابری را تا چندین سال افزایش دهد، و از خرابی‌های ناگهانی جلوگیری کند.)

بلوک بالابری هیدرولیک یکی از مهم‌ترین اجزای سیستم‌های بالابر صنعتی است، که وظیفه کنترل حرکت سیلندر، تنظیم فشار، کنترل سرعت و حفظ ایمنی بار را بر عهده دارد. این قطعه با ترکیب چندین شیر هیدرولیک در یک بلوک واحد، باعث ساده‌تر شدن طراحی مدار و افزایش عملکرد سیستم می‌شود. استفاده از بلوک بالابری با کیفیت در سیستم‌های هیدرولیک می‌تواند، علاوه بر افزایش ایمنی تجهیزات، کاهش هزینه تعمیرات و بهبود عملکرد کلی سیستم را نیز بهمراه داشته باشد.

(کارشناسان فروش لوازم و قطعات هیدرولیک مجموعه ایمن هیدرولیک می‌توانند، در انتخاب دقیق مدل متناسب با پروژه‌ی شما راهنمایی‌تان کنند.)

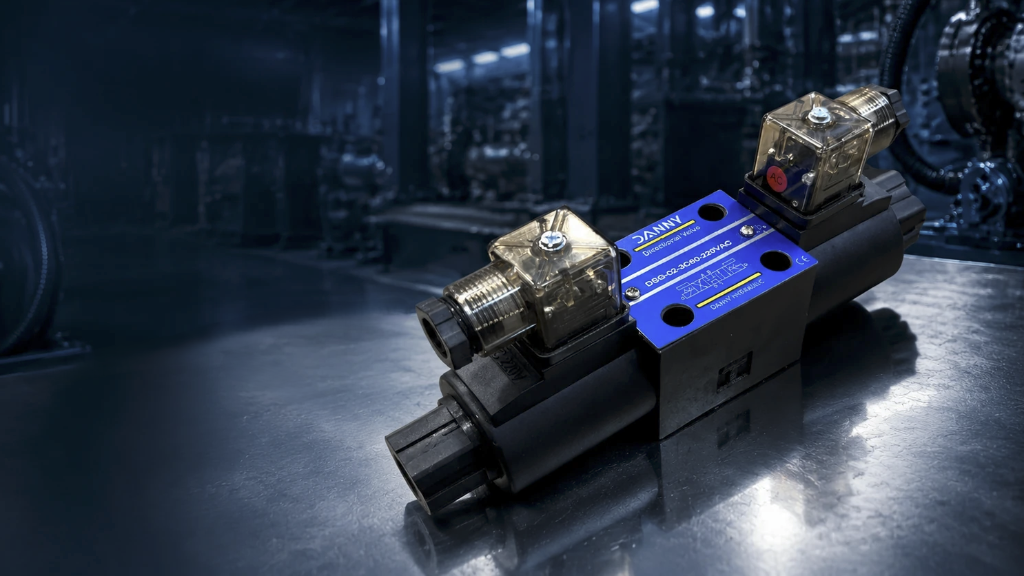

در هر سیستم هیدرولیکی، کنترل مسیر و جهت حرکت روغن از مهم‌ترین بخش‌هاست. قطعه‌ای که این وظیفه حیاتی را بر عهده دارد، شیر برقی کنترل جهت (Directional Solenoid Valve) است. در میان انواع مختلف این شیرها، شیر برقی کنترل جهت هیدرولیک تیپ DSG یکی از پرکاربردترین و پرفروش‌ترین مدل‌ها در صنایع مختلف محسوب می‌شود. این تجهیز به دلیل طراحی دقیق، قابلیت اطمینان بالا و سازگاری گسترده با انواع یونیت‌های هیدرولیک، جایگاه ویژه‌ای در میان سازندگان و تعمیرکاران سیستم‌های هیدرولیک پیدا کرده است.

شیر برقی تیپ DSG نوعی شیر اسپولی الکترومغناطیسی است، که با تحریک بوبین (Solenoid Coil)، مسیر جریان روغن را در مدار تغییر می‌دهد. این تغییر مسیر می‌تواند، باعث حرکت رفت یا برگشت سیلندر هیدرولیک، تغییر جهت چرخش هیدروموتور یا کنترل فشار در بخش‌های مختلف مدار شود. به عبارت ساده‌تر، این شیر وظیفه دارد، مسیر جریان سیال را به صورت دقیق و سریع هدایت کند، تا مدار هیدرولیک عملکرد صحیحی داشته باشد. از این شیر معمولاً در صنایع زیر استفاده می‌شود:

هر شیر برقی کنترل جهت از سه بخش اصلی تشکیل شده است:

شیر برقی DSG معمولاً به صورت 4/2 یا 4/3 مسیره طراحی می‌شود؛ یعنی چهار پورت اصلی (P, T, A, B) دارد و با دو یا سه وضعیت عملکردی اسپول کار می‌کند. زمانی که بوبین تحریک می‌شود، نیروی مغناطیسی ایجاد شده اسپول را از یک سمت به سمت مقابل حرکت می‌دهد. با این جابجایی، مسیر جریان روغن تغییر کرده و فرمان حرکت به سیلندر یا هیدروموتور منتقل می‌شود. پس از قطع جریان برق، فنر برگشت، اسپول را به حالت اولیه بازمی‌گرداند.

شیرهای تیپ DSG در سایزها و تیپ‌های مختلفی تولید می‌شوند، تا در مدارهای گوناگون قابل استفاده باشند. پرکاربردترین استانداردها:

(این مدل‌ها با الگوی سوراخ کاری استاندارد ISO/DIN طراحی شده‌اند، و روی منیفولد یا بلوک هیدرولیک به سادگی نصب می‌شوند.)

بوبین شیر DSG در مدل‌های مختلف و با ولتاژهای گوناگون عرضه می‌شود، تا با منابع تغذیه مختلف قابل استفاده باشد:

(در بسیاری از مدل‌ها، بوبین قابل چرخش و تعویض بوده و با استاندارد DIN 43650 / ISO 4400 نصب می‌شود.)

(تمام این مزایا باعث شده تا مدل DSG یکی از پرفروش‌ترین شیرهای هیدرولیکی در بازار ایران و جهان باشد.)

قبل از خرید باید به فاکتورهای زیر دقت کنید:

(اگر در مدار از سیلندر با سرعت بالا استفاده می‌شود، شیر باید زمان سوئیچینگ سریع‌تر و جریان بالاتری پشتیبانی کند.)

برای افزایش طول عمر و حفظ عملکرد پایدار شیر، رعایت نکات زیر ضروری است:

(رعایت این موارد، عمر مفید شیر را تا چندین سال افزایش داده و از هزینه‌های تعمیر یا توقف خط جلوگیری می‌کند.)

شیر برقی کنترل جهت هیدرولیک تیپ DSG با طراحی مهندسی دقیق، کیفیت ماشین‌کاری بالا و پاسخ‌دهی سریع، جزء اصلی تجهیزات هیدرولیک صنعتی و راهسازی است. این سری از شیرها برای مدارهای کنترل سیلندر، هیدروموتور، یونیت پاورپک و سیستم‌های فشار بالا، عملکردی پایدار، ایمن و قابل اتکا ارائه می‌دهند. به لطف قابلیت تعویض بوبین، سایزبندی متنوع، ولتاژهای گوناگون و تطبیق با استانداردهای جهانی ISO/DIN، شیرهای DSG یکی از گزینه‌های اقتصادی و پرفروش بازار ایران محسوب می‌شوند. اگر به دنبال خرید شیر برقی کنترل جهت هیدرولیک تیپ DSG هستید، حتماً به عواملی مثل فشار کاری سیستم، نوع بوبین، سایز شیر و برند سازنده توجه داشته باشید.

(کارشناسان فروش لوازم و قطعات هیدرولیک مجموعه ایمن هیدرولیک می‌توانند، در انتخاب دقیق مدل متناسب با پروژه‌ی شما راهنمایی‌تان کنند.)
