استاندارد CETOP در صنعت هیدرولیک چیست؟

در سیستم‌های هیدرولیک صنعتی، استانداردسازی ابعاد و نحوه نصب شیرها اهمیت بسیار زیادی دارد. یکی از مهم‌ترین استانداردهایی که در این زمینه استفاده می‌شود استاندارد CETOP است. این استاندارد مشخص می‌کند که شیرهای هیدرولیک چگونه روی منیفولد یا ساب‌پلیت نصب شوند، تا تجهیزات تولیدکنندگان مختلف بتوانند، بدون مشکل در کنار یکدیگر کار کنند.

استاندارد CETOP در بسیاری از صنایع از جمله ماشین‌آلات راهسازی، صنایع فولاد، دستگاه‌های پرس، خطوط تولید، ماشین‌آلات صنعتی و تجهیزات اتوماسیون مورد استفاده قرار می‌گیرد.

در این مقاله بطور کامل با استاندارد CETOP، سایزهای مختلف آن، کاربردها، مزایا و تفاوت آن با سایر استانداردها آشنا خواهید شد.

استاندارد CETOP چیست؟

CETOP مخفف عبارت زیر است:

Comité Européen des Transmissions Oléo-Hydrauliques et Pneumatiques

این سازمان یک کمیته اروپایی است، که استانداردهایی برای تجهیزات هیدرولیک و پنوماتیک تدوین می‌کند.

در حوزه هیدرولیک، استاندارد CETOP بیشتر برای الگوی نصب شیرهای کنترل جهت (Directional Solenoid Valves) روی ساب‌پلیت یا منیفولد استفاده می‌شود.

به بیان ساده، این استاندارد تعیین می‌کند:

• محل قرارگیری پورت‌ها
• فاصله پیچ‌های نصب
• ابعاد سطح اتصال شیر

به چه شکل باشد تا شیرهای مختلف با یکدیگر سازگار باشند.

این استاندارد بعدها با استاندارد ISO 4401 نیز هماهنگ شد، و امروزه بسیاری از تولیدکنندگان مطرح جهان از این استاندارد پیروی می‌کنند.

چرا استاندارد CETOP در سیستم‌های هیدرولیک اهمیت دارد؟

در گذشته هر تولیدکننده شیر هیدرولیک از ابعاد خاص خود استفاده می‌کرد. این موضوع باعث می‌شد، در صورت خرابی یک شیر، تعویض آن بسیار سخت باشد.

استاندارد CETOP این مشکل را حل کرد، و باعث شد، تجهیزات هیدرولیک قابل جایگزینی (Interchangeable) شوند.

مهم‌ترین مزایای این استاندارد عبارتند از:

• امکان تعویض سریع شیرهای هیدرولیک
• سازگاری بین برندهای مختلف
• کاهش هزینه تعمیر و نگهداری
• افزایش سرعت طراحی سیستم‌های هیدرولیک
• استاندارد شدن طراحی منیفولدها
• کاهش خطا در مونتاژ سیستم

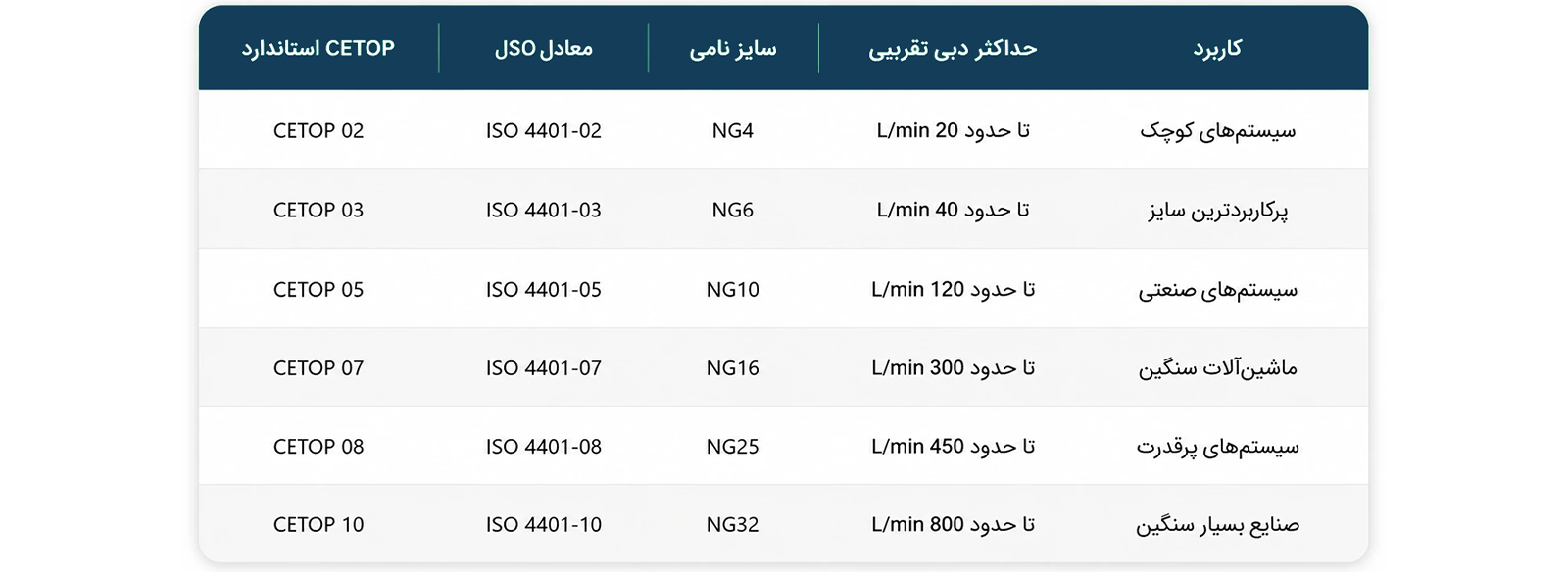

جدول استاندارد CETOP و سایزهای رایج

شیرهای هیدرولیک CETOP بر اساس اندازه و ظرفیت جریان دسته‌بندی می‌شوند. هر چه سایز بزرگ‌تر باشد، میزان دبی عبوری نیز بیشتر است.

جدول زیر مهم‌ترین سایزهای این استاندارد را نشان می‌دهد.

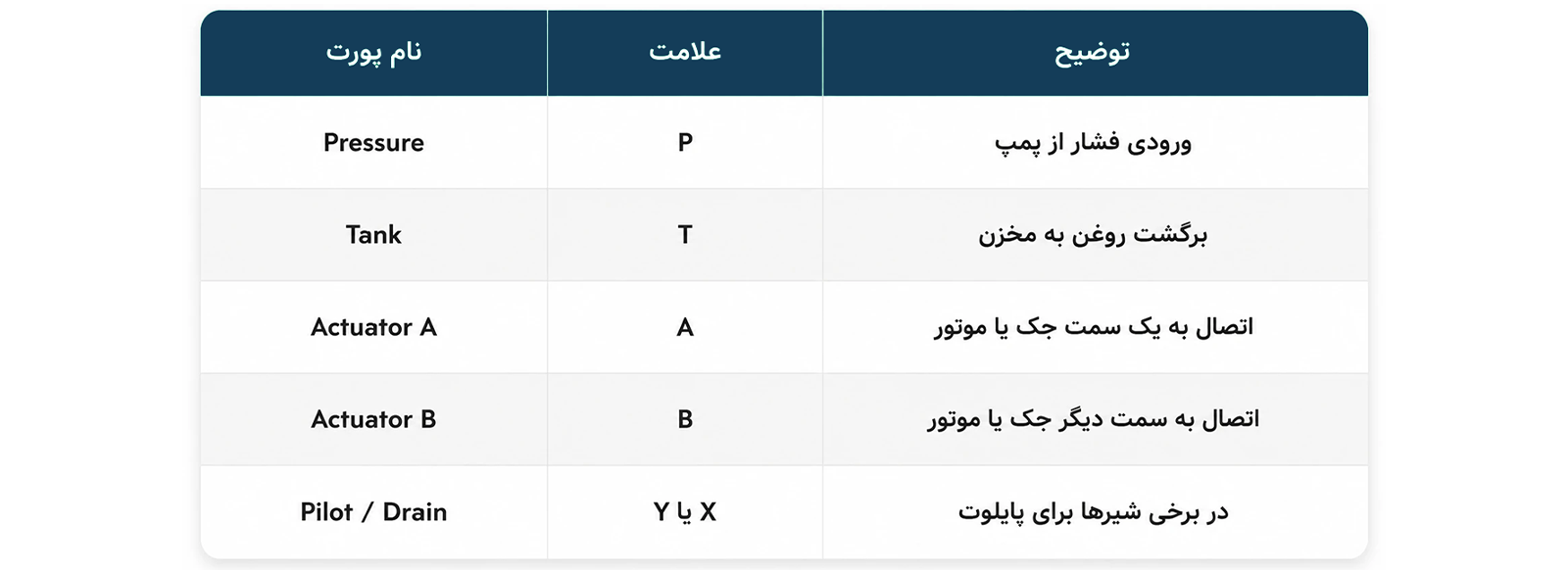

معرفی پورت‌های استاندارد در شیرهای CETOP

در بیشتر شیرهای کنترل جهت که بر اساس استاندارد CETOP ساخته می‌شوند، پورت‌های زیر وجود دارند:

این ساختار باعث می‌شود طراحی مدار هیدرولیک بسیار ساده‌تر و استانداردتر انجام شود.

تفاوت CETOP و NG در هیدرولیک

در بازار هیدرولیک معمولاً دو اصطلاح CETOP و NG به کار می‌رود.

NG مخفف Nominal Size به معنی اندازه اسمی شیر است.

مثال: CETOP 3 = NG6

یعنی شیری با سایز نامی 6 میلی‌متر که الگوی نصب آن مطابق استاندارد CETOP 3 است.

به همین دلیل در کاتالوگ بسیاری از برندها هر دو عبارت مشاهده می‌شود.

رایج‌ترین سایز CETOP در صنعت

در بین تمام سایزها، CETOP 3 (NG6) بیشترین استفاده را در صنعت دارد.

دلایل محبوبیت این سایز:

• قیمت اقتصادی
• تنوع زیاد شیرها
• مناسب برای اکثر سیستم‌های صنعتی
• نصب آسان روی منیفولد

بسیاری از تجهیزات هیدرولیک مانند موارد زیر در این سایز تولید می‌شوند:

• شیر برقی هیدرولیک
• شیر کنترل فشار
• شیر کنترل دبی
• شیر یکطرفه هیدرولیک

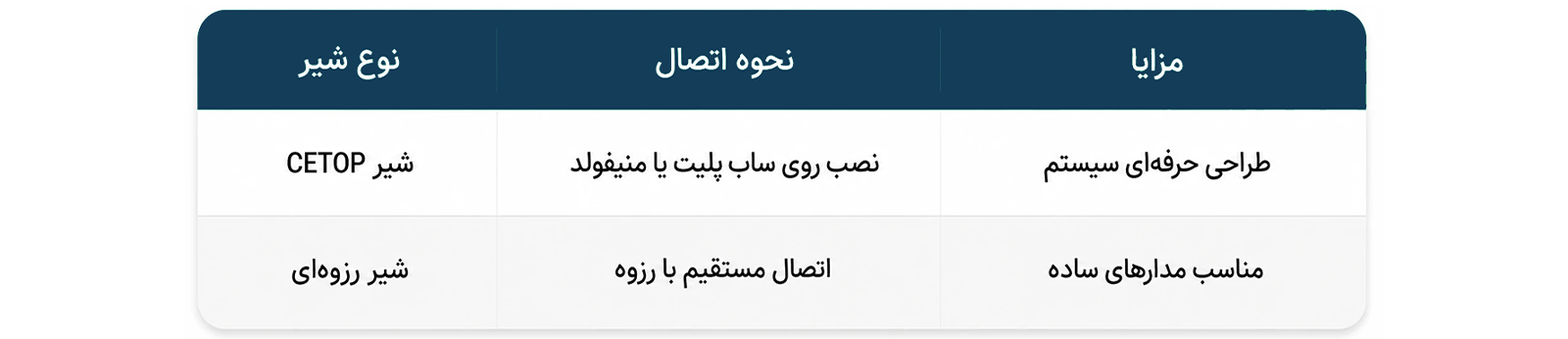

تفاوت شیرهای CETOP و شیرهای رزوه‌ای

در سیستم‌های هیدرولیک دو نوع روش نصب شیر وجود دارد.

در سیستم‌های صنعتی معمولاً از شیرهای CETOP استفاده می‌شود، زیرا می‌توان چندین شیر را روی یک منیفولد مشترک نصب کرد.

کاربرد استاندارد CETOP در طراحی منیفولد هیدرولیک

در طراحی سیستم‌های هیدرولیک مدرن معمولاً از منیفولد بلوک استفاده می‌شود.

در این روش:

1. بلوک منیفولد طراحی می‌شود.
2. مسیرهای داخلی روغن در بلوک ایجاد می‌شود.
3. سطح نصب مطابق استاندارد CETOP ماشین‌کاری می‌شود.
4. شیرهای هیدرولیک روی آن نصب می‌شوند.

این روش مزایای زیادی دارد:

• کاهش تعداد لوله‌ها
• کاهش نشتی
• اشغال فضای کمتر
• تعمیر و نگهداری آسان‌تر

نکات مهم در انتخاب شیر CETOP

برای انتخاب صحیح شیرهای CETOP باید به موارد زیر توجه کرد:

• سایز CETOP مناسب
• دبی عبوری مورد نیاز
• فشار کاری سیستم
• نوع عملکرد شیر (برقی، دستی، پایلوت)
• نوع سیال هیدرولیک
• ولتاژ بوبین در شیرهای برقی

انتخاب صحیح این پارامترها باعث افزایش عمر سیستم هیدرولیک و عملکرد بهتر تجهیزات می‌شود.

جدول ابعادی استاندارد CETOP

در ادامه می‌توانید، جدول ابعادی رایج‌ترین استانداردهای CETOP را ملاحظه کنید. این جداول برای کاربران فنی، متخصصان و مهندسان هیدرولیک ارزشمند هستند.

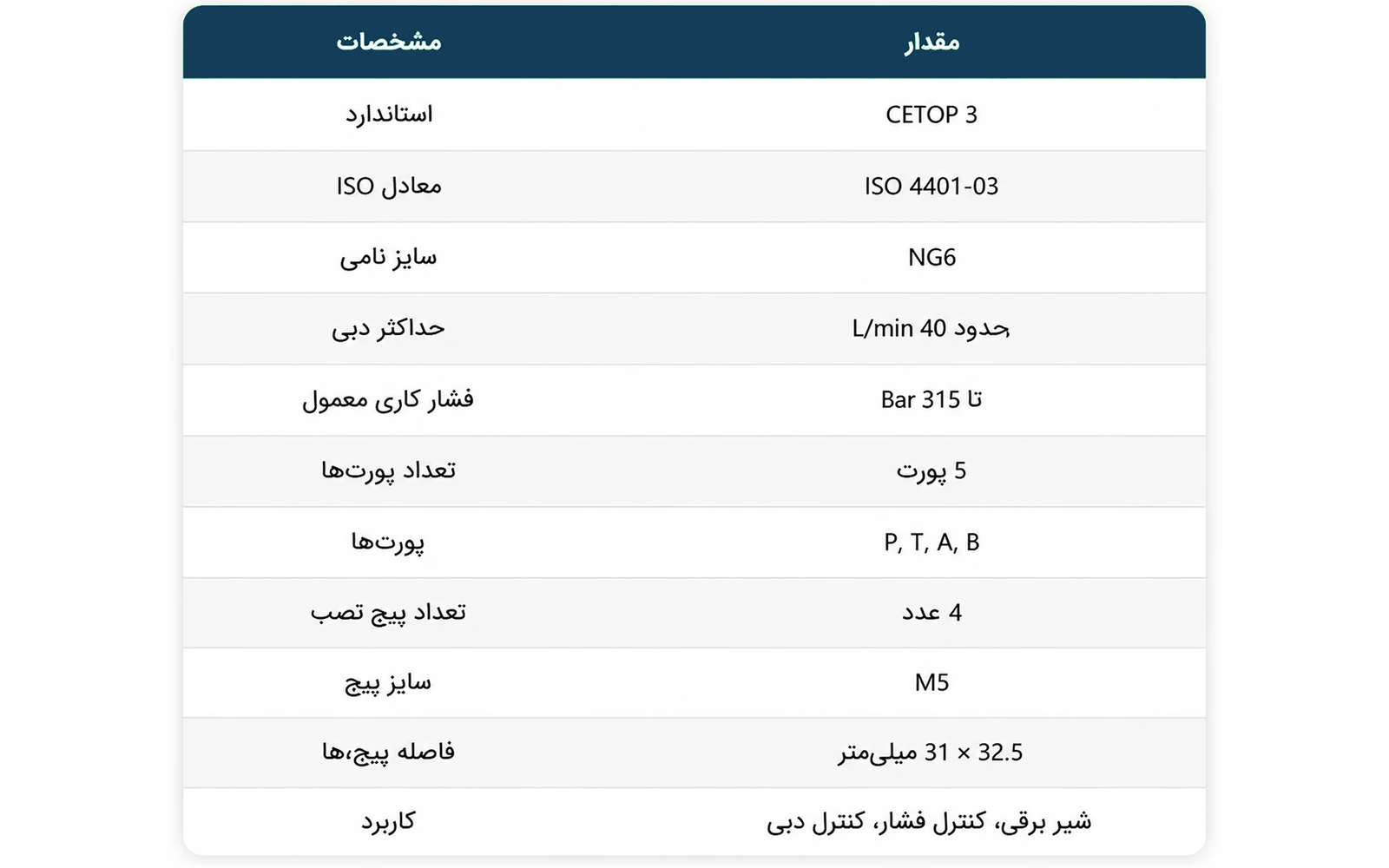

جدول ابعاد CETOP 3 (NG6)

توضیح فنی CETOP 3

استاندارد CETOP 3 یا NG6 رایج‌ترین سایز در سیستم‌های هیدرولیک صنعتی است، و در اکثر پاورپک‌ها، دستگاه‌های صنعتی و ماشین‌آلات سبک استفاده می‌شود.

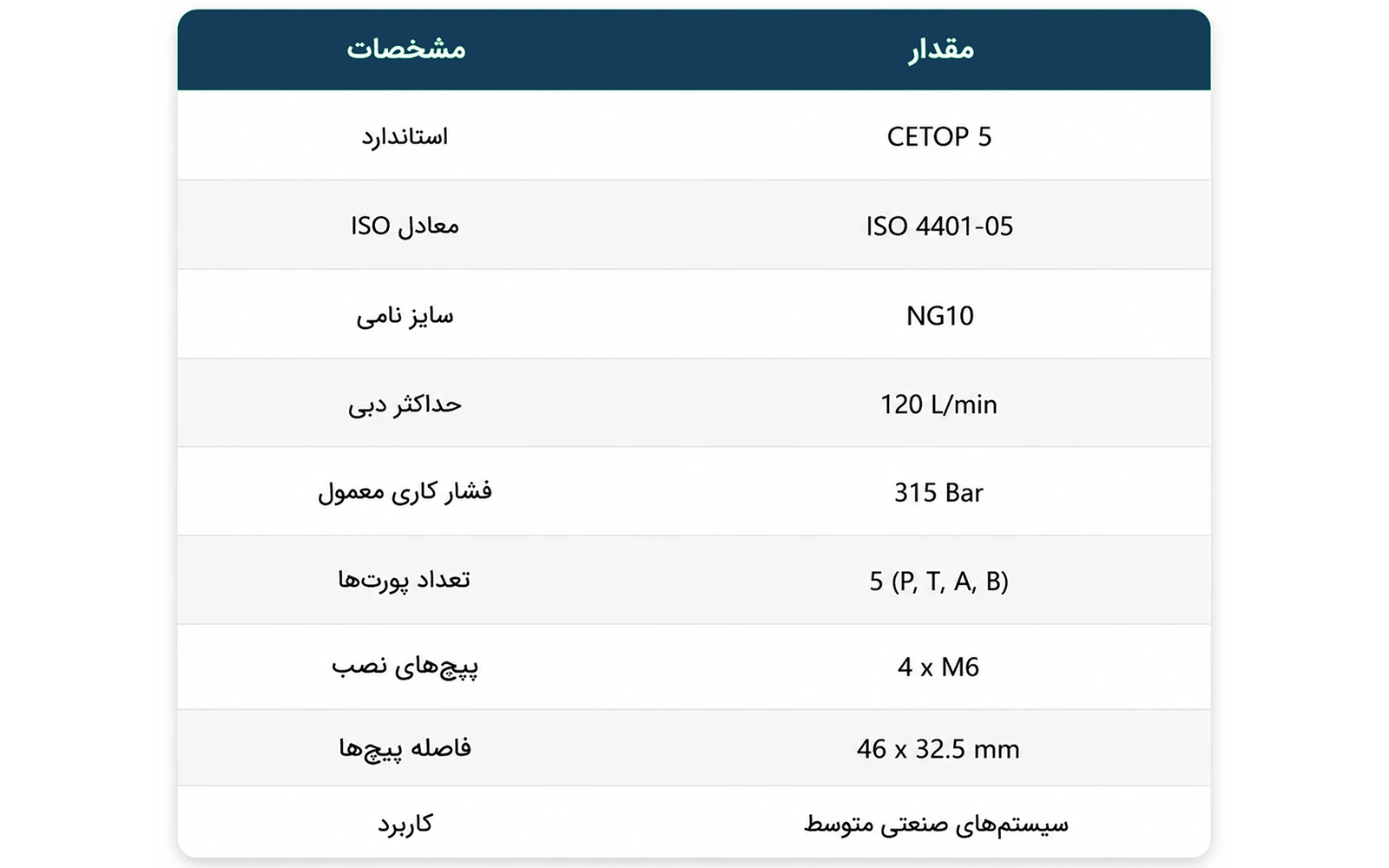

جدول ابعاد CETOP 5 (NG10)

توضیح فنی CETOP 5

شیرهای CETOP 5 معمولاً در ماشین‌آلات صنعتی با دبی متوسط استفاده می‌شوند و برای سیستم‌هایی که به جریان روغن بیشتری نسبت به NG6 نیاز دارند مناسب هستند.

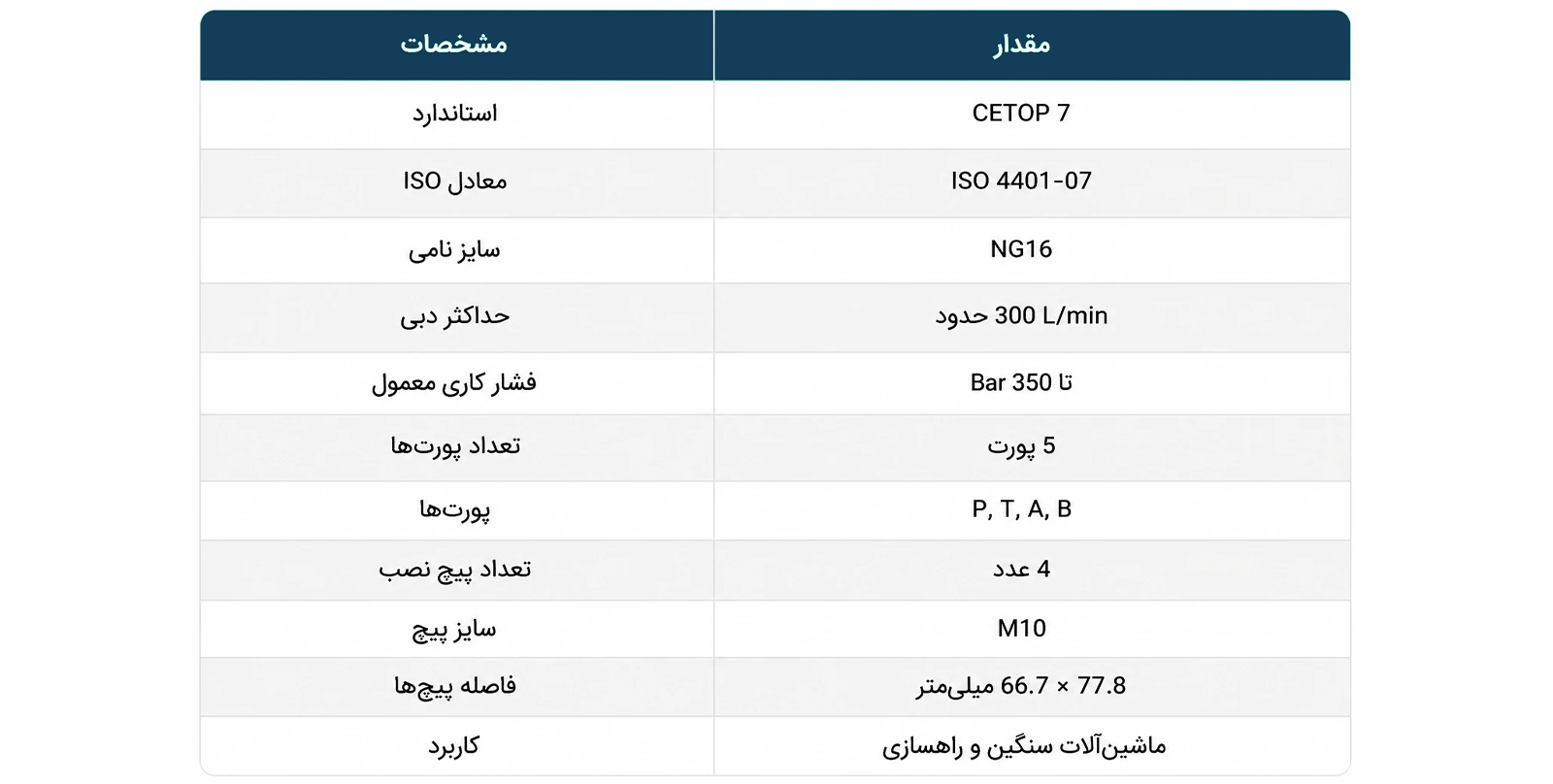

جدول ابعاد CETOP 7 (NG16)

توضیح فنی CETOP 7

استاندارد CETOP 7 برای مدارهای هیدرولیک پرقدرت استفاده می‌شود و در تجهیزات راهسازی، صنایع فولاد و ماشین‌آلات سنگین کاربرد گسترده‌ای دارد.

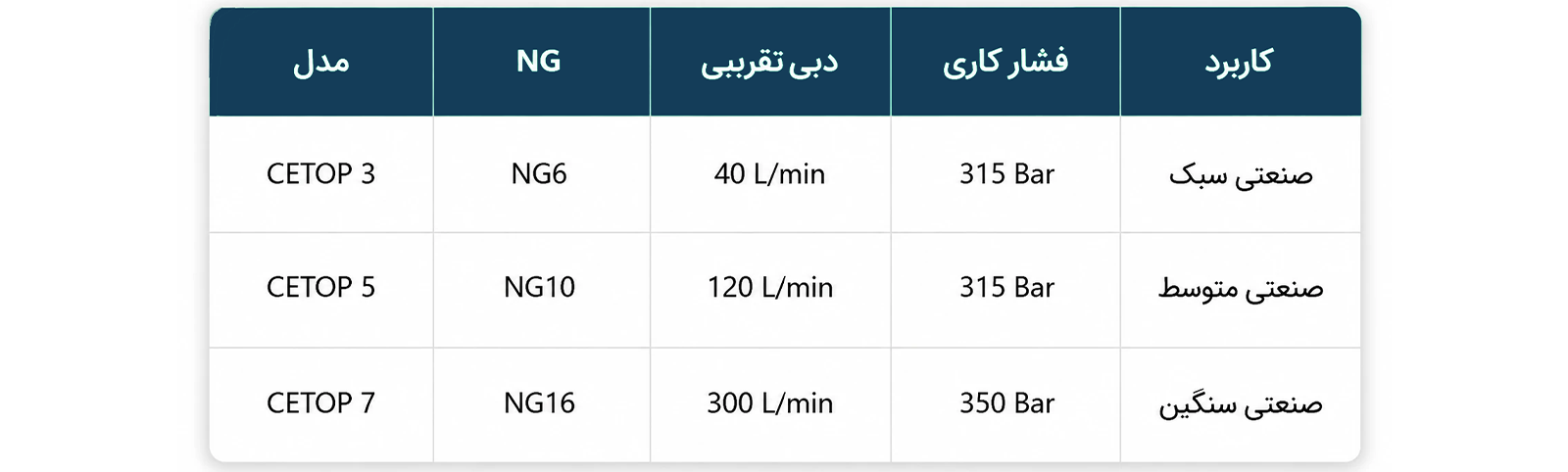

مقایسه سایزهای CETOP

جمع‌بندی

استاندارد CETOP یکی از مهم‌ترین استانداردهای صنعت هیدرولیک است، که برای ابعاد نصب و اتصال شیرهای هیدرولیک استفاده می‌شود. این استاندارد باعث شده تجهیزات برندهای مختلف با یکدیگر سازگار باشند، و طراحی سیستم‌های هیدرولیک صنعتی ساده‌تر و استانداردتر انجام شود.

شناخت سایزهای مختلف CETOP و انتخاب صحیح آن‌ها نقش مهمی در افزایش راندمان سیستم‌های هیدرولیک و کاهش هزینه تعمیرات دارد.

سوالات متداول درباره استاندارد CETOP

استاندارد CETOP برای چه تجهیزاتی استفاده می‌شود؟

این استاندارد بیشتر برای شیرهای کنترل جهت هیدرولیک که روی ساب‌پلیت یا منیفولد نصب می‌شوند استفاده می‌شود.

آیا CETOP همان ISO است؟

خیر، اما بسیاری از استانداردهای CETOP با استاندارد ISO 4401 هماهنگ شده‌اند.

رایج‌ترین سایز CETOP کدام است؟

در بیشتر سیستم‌های صنعتی CETOP 3 یا NG6 بیشترین کاربرد را دارد.

آیا شیرهای برندهای مختلف CETOP با هم سازگار هستند؟

بله، اگر مطابق استاندارد CETOP ساخته شده باشند، می‌توان آن‌ها را روی یک منیفولد نصب کرد.
