شیر برقی کنترل جهت هیدرولیک "3/8 دنی 4WE10J31 (P بسته) 220V DC

مشخصات فنی، قیمت و خرید شیر برقی کنترل جهت هیدرولیک 3/8 دنی طرح رکسروت مدل 4WE10J31 با ولتاژ 220 ولت AC و فرمان وسط J (P بسته).

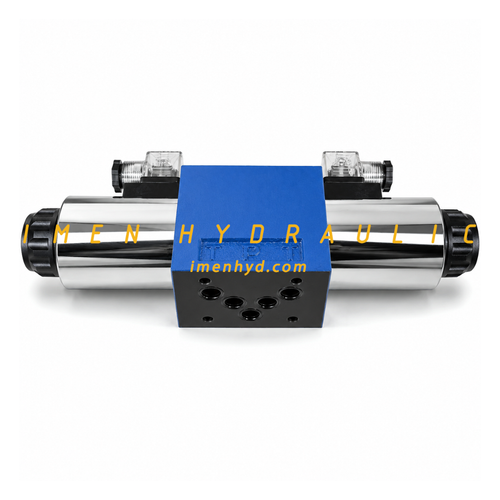

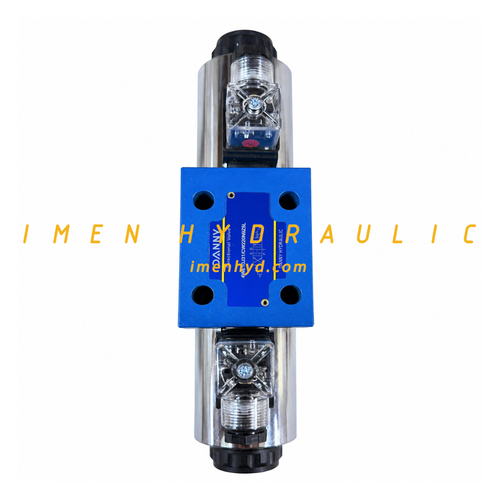

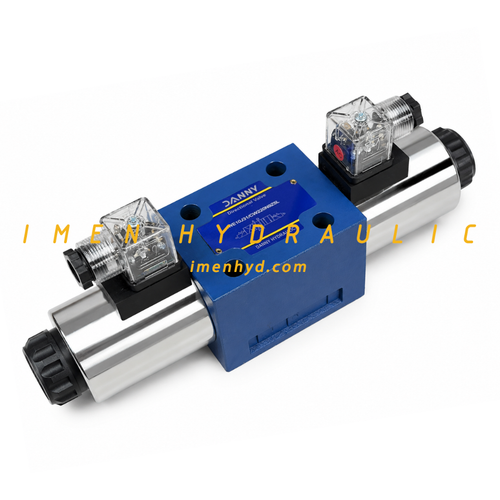

«شیر برقی هیدرولیک DANNY مدل 4WE10J31 یک کنترل‌کننده جهت‌دار 3/8 اینچ است، که بر اساس استانداردهای ابعادی رکسروت (Cetop 5) تولید شده است. این شیر با بهره‌گیری از بوبین 220 ولت AC و فرمان اسپول نوع J، در حالت استراحت مسیر فشار (P) را مسدود و مجاری کاری (A و B) را به مخزن (T) تخلیه می‌کند. این ساختار فنی، انتخابی ایده‌آل برای یونیت‌های هیدرولیک صنعتی و ماشین‌آلات راهسازی است، که نیازمند پایداری هیدرولیکی و ایمنی عملیاتی در مدار هستند.»

_ معرفی

در سیستم‌های هیدرولیک صنعتی کنترل دقیق جهت جریان روغن و به تبع آن کنترل حرکت جک‌ها و هیدروموتورها، نقشی حیاتی در پایداری کل سیستم ایفا می‌کند. کوچک‌ترین اختلال در عملکرد اسپول، نشتی داخلی در حالت قفل، یا تاخیر در پاسخ‌دهی سولنوئیدها (بوبین‌ها) می‌تواند، منجر به افت فشار شدید، داغ شدن روغن و حتی توقف ناگهانی خط تولید یا سقوط بار در ماشین‌آلات شود. شیر برقی کنترل جهت (DANNY) سایز 3/8 اینچ با کد فنی 4WE10J31، بر اساس پلتفرم محبوب و استاندارد رکسروت طراحی و ساخته شده است. این شیر دو بوبین با فرمان J (P بسته) به دلیل بهره‌گیری از بوبین‌های تقویت‌شده و بدنه چدنی با مقاومت مکانیکی بالا، انتخابی مناسب برای مدارات هیدرولیک پرفشار صنعتی به شمار می‌رود.

_ بررسی فنی و نحوه عملکرد شیر برقی 4WE10J31

این شیر از نوع کنترل جهت اسپولی (Spool Type) با تحریک مستقیم سولنوئیدی است. ساختار داخلی آن به گونه‌ای طراحی شده که اسپول فولادی درون بدنه چدنی شیر با دقت میکرونی تراش خورده و جابجا می‌شود. این دقت بالا میزان نشتی داخلی (Internal Leakage) را در فشارهای کاری بالا به حداقل ممکن می‌رساند. فرمان وسط این شیر طبق استاندارد رکسروت با حرف J مشخص می‌شود. در حالت نرمال (بدون تحریک بوبین‌ها و با نیروی فنرهای برگشت‌دهنده):

• دهانه ورودی فشار (P) بسته است: جریان ارسالی از پمپ هیدرولیک وارد این شیر نمی‌شود، و پشت شیر مسدود می‌ماند، (برای سیستم‌هایی با پمپ دبی متغیر یا مدارهایی که نیاز به حفظ فشار در خط اصلی دارند).
• دهانه‌های مصرف‌کننده (A و B) به مخزن (T) متصل هستند: این ویژگی که در اصطلاح بازار به آن «P بسته» نیز می‌گویند، باعث می‌شود، که جک هیدرولیک یا هیدروموتور متصل به دهانه‌های A و B در حالت خلاص کاملاً آزاد و بدون فشار باشند. این کار از قفل شدن یا وارد آمدن فشار ناخواسته به سیلندر جلوگیری می‌کند، و اجازه می‌دهد، بار به راحتی جابجا یا تخلیه شود.

_ سازگاری و ماشین‌آلات قابل استفاده

• یونیت‌های هیدرولیک صنعتی: صنایع فولاد، پرس‌های هیدرولیک سبک و نیمه‌سنگین، ماشین‌آلات تزریق پلاستیک، و خطوط تولید اتوماسیون.
• ماشین‌آلات راهسازی و معدنی: استفاده در بخش مدار فرمان (Pilot Line) یا کنترل کمکی ادوات جانبی بیل‌های مکانیکی، لودرها و جرثقیل‌ها (در صورتی که فشار کاری و دبی سیستم با مشخصات شیر همخوانی داشته باشد).
• تطابق با برندهای دیگر: این شیر به عنوان معادل مقرون‌به‌صرفه برای شیرهای رکسروت، یوکن سری DSG-03 و شیرهای دوپلماتیک یا آتوس عمل می‌کند، و بدون نیاز به تغییر در منیفولد، به راحتی جایگزین آن‌ها می‌شود.

_ مزایا و نقاط قوت شیر برقی 3/8 دنی (DANNY)

• طراحی استاندارد طرح رکسروت آلمان (Rexroth): امکان تعویض و جایگزینی سریع بدون نیاز به اصلاحات مکانیکی یا الکتریکی در مدار هیدرولیک.
• دوام بالای بوبین‌ها: بوبین‌های این شیر به سوکت‌های مجهز به چراغ نشانگر LED (شفاف) مجهز هستند، که علاوه بر نمایش وضعیت برق‌دار بودن بوبین، عیب‌یابی سیستم را برای اپراتور بسیار ساده می‌کنند.
• تراشکاری دقیق اسپول داخلی: کاهش شدید فرار روغن و افت دبی در فشارهای بالا به دلیل دقت ابعادی بالا در آب‌بندی لبه‌های اسپول.
• مقاومت در برابر خوردگی: استفاده از آبکاری کروم سخت بر روی لوله‌های سولنوئید جهت جلوگیری از زنگ‌زدگی و گریپاژ کردن هسته متحرک.

_ نشانه‌های خرابی و زمان تعویض

1. داغ شدن بیش از حد و سوختن بوبین: اگر بوبین در اثر نوسان ولتاژ یا گریپاژ کردن اسپول بسوزد، شیر دیگر تحریک نشده و جک یا موتور حرکت نمی‌کند.
2. نشتی شدید داخلی: اگر در حالت وسط (خلاص)، جک هیدرولیک به تدریج تحت بار حرکت کند، (افتادن جک)، نشان‌دهنده گشاد شدن تلرانس بدنه یا سایش اسپول و فرار روغن از مجرای P به مجاری کارکرد است.
3. گیر کردن اسپول (گریپاژ): ورود ذرات معلق موجود در روغن آلوده به فاصله میکرونی بین اسپول و بدنه، باعث قفل شدن اسپول در یک جهت می‌شود. در این حالت بوبین بوق می‌زند، یا به شدت داغ می‌شود، اما فرمان اجرا نمی‌شود.
4. نشتی روغن از اورینگ‌ها یا درب بوبین: به دلیل مستهلک شدن اورینگ‌ها تحت فشار کاری بالا یا خشک شدن لاستیک‌ها در اثر دمای زیاد روغن.

_ نکات مهم قبل از خرید

• بررسی کد فنی: فرمان وسط تیپ J (P بسته).
• مطابقت ولتاژ تغذیه: 220 ولت AC.
• بررسی سایز نصب: مطابقت با سایز Cetop 5 (سایز 10 یا 3/8 اینچ).

_ راهنمای نصب، تعویض و راه‌اندازی اولیه

1. تمیزکاری دقیق منیفولد: پیش از نصب سطح تماس روی بلوک را کاملاً تمیز کنید. وجود حتی یک ذره کوچک گرد و غبار زیر اورینگ‌ها باعث نشتی شدید روغن خواهد شد.
2. اتصال صحیح سوکت‌ها: کابل‌کشی سوکت‌ها را به همراه واشر لاستیکی آب‌بندی به درستی ببندید، تا از نفوذ آب و رطوبت جلوگیری شود.

_ نکات نگهداری و افزایش عمر قطعه

• فیلتراسیون دوره ای روغن: ذرات معلق دشمن اصلی اسپول‌های هیدرولیک هستند. فیلتر برگشت و فیلتر مکش سیستم را در زمان‌های مقرر تعویض کنید تا ذرات ساینده وارد شیر نشوند.
• کنترل دمای روغن: دمای بهینه برای روغن هیدرولیک معمولاً بین 40 تا 55 درجه سانتی‌گراد است. عبور دما از 60 درجه باعث کاهش ویسکوزیته روغن، افزایش نشتی داخلی و خشک شدن سریع‌تر کاسه‌نمدها و اورینگ‌ها می‌شود.

_ جمع‌بندی شیر برقی 3/8 (DANNY)

انتخاب شیر برقی کنترل جهت 3/8 DANNY مدل 4WE10J31، تضمین‌کننده عملکرد روان، ایمن و بدون توقف مدار هیدرولیک شماست. این شیر با بهره‌گیری از تکنولوژی ساخت استاندارد رکسروت، بدنه مستحکم چدنی، بوبین‌های بادوام 220 ولت همراه با سوکت‌های چراغ‌دار و البته فرمان وسط کاربردی J (P بسته)، تعادلی بی‌نظیر میان کیفیت مهندسی بالا و قیمت رقابتی ایجاد کرده است.

_ سوالات متداول (FAQ)

1. چطور بفهمیم زمان تعویض یا تعمیر شیر برقی رسیده است؟ کاهش سرعت جک‌ها، لرزش شدید سیستم هنگام فرمان‌دهی، داغ شدن غیرعادی بدنه شیر، افتادن بار جک در حالت وسط و بوق زدن بوبین‌ها بدون حرکت اسپول، همگی نشانه‌های واضحی برای زمان تست، سرویس یا تعویض کامل شیر هستند.
2. آیا این شیر نیاز به روان‌کاری یا سرویس دوره‌ای دارد؟ اسپول و قطعات داخلی شیر به وسیله خود روغن هیدرولیک سیستم روان‌کاری می‌شوند؛ بنابراین تا زمانی که روغن سیستم شما تمیز، بدون رطوبت و دارای ویسکوزیته مناسب باشد، بخش مکانیکی شیر نیازی به سرویس مجزا ندارد، و فقط بازدید دوره‌ای اتصالات الکتریکی و عدم نشتی اورینگ‌ها کافی است.
