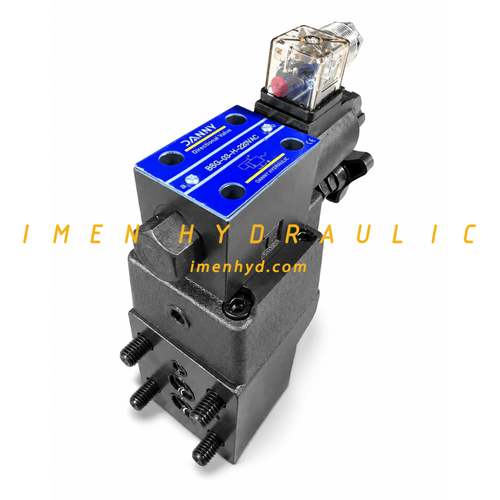

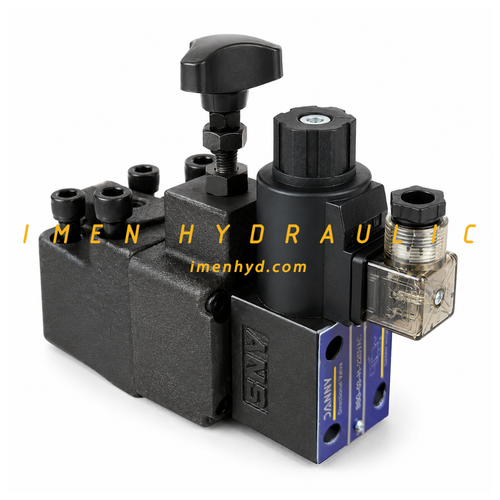

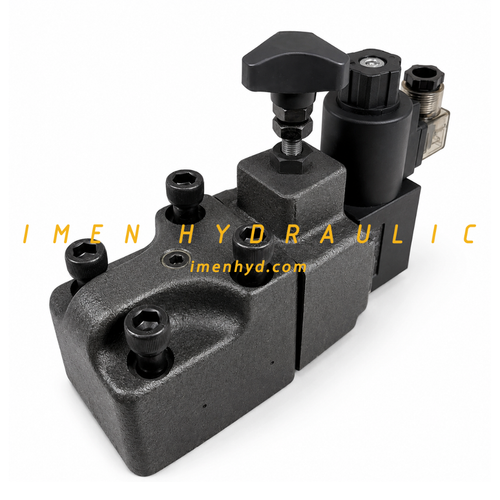

فشار شکن برقی بلوکی هیدرولیک "3/8 دنی BSG-03-H

خرید فشار شکن برقی هیدرولیک DANNY سری BSG-03-H با بوبین 220 ولت. شیر ریلیف بلوکی طرح یوکن با تحمل فشار 250 بار. تضمین کیفیت و ارسال به سراسر ایران.

فشار شکن برقی بلوکی هیدرولیک دنی BSG-03-H یک شیر کنترل فشار پایلوتی است، که حداکثر فشار مدار را تنظیم می‌کند، و در صورت نیاز، بار پمپ را به مخزن تخلیه می‌کند. این مدل با سایز 3/8 اینچ، بوبین 220 ولت AC و فشار کاری تا 250 بار، برای یونیت‌های هیدرولیک صنعتی، دستگاه‌های پرس و پاورپک‌ها به‌کار می‌رود. طراحی استاندارد، نصب بلوکی و تنظیم دقیق فشار باعث شده است، این شیر برای مدارهایی که به کنترل پایدار فشار و کاهش استهلاک پمپ نیاز دارند، گزینه‌ای مناسب باشد.

_ معرفی

در سیستم‌های هیدرولیک پیچیده که نیاز به کنترل دقیق فشار در مراحل مختلف سیکل کاری دارند، استفاده از یک شیر اطمینان ساده کافی نیست. عدم کنترل صحیح پیک‌های فشاری یا ناتوانی در تخلیه بار (Unloading) پمپ در زمان‌های بیکاری، منجر به گرمای بیش از حد روغن، استهلاک شدید پمپ و در نهایت شکستن اجزای مکانیکی سیستم می‌شود.

فشار شکن برقی بلوکی هیدرولیک DANNY سری BSG-03-H، یک شیر ترکیبی پیشرفته است، که از یک ریلیف ولو پایلوتی (Pilot Operated Relief Valve) و یک شیر کنترل جهت برقی (Solenoid Directional Valve) تشکیل شده است. این قطعه به اپراتور یا سیستم کنترل (PLC) اجازه می‌دهد، تا علاوه بر تنظیم حداکثر فشار مدار، در مواقع لزوم جریان روغن را بدون فشار به مخزن هدایت کند. این محصول با بوبین 220 ولت AC و سایز 3/8 اینچ، بر اساس طراحی استاندارد YUKEN ساخته شده و به دلیل کیفیت بدنه چدنی و دقت در ماشین‌کاری اسپول، یکی از پرمصرف‌ترین قطعات در یونیت‌های هیدرولیک صنعتی و ماشین‌آلات نیمه‌سنگین در بازار ایران است.

_ بررسی فنی و مکانیسم عملکرد BSG-03

شیر BSG-03-H به صورت بلوکی (Subplate Mounting) نصب می‌شود. بخش زیرین شیر مسئولیت تنظیم فشار اصلی (Relief Function) را بر عهده دارد، که توسط فلکه دستی بالای شیر (Manual Adjustment) تنظیم می‌شود. بخش بالایی که شامل یک شیر برقی کوچک است، وظیفه «فرمان» را بر عهده دارد.

زمانی که جریان الکتریسیته به بوبین 220 ولت اعمال می‌شود، مسیر پایلوت باز یا بسته شده و شیر وارد حالت “Load” یا “Unload” می‌گردد. این ویژگی برای استارت نرم الکتروموتور و جلوگیری از زیر فشار ماندن پمپ در حالت استندبای حیاتی است. استفاده از آلیاژ چدن ضدسایش در بدنه این شیر، پایداری عملکرد آن را در فشارهای بالا (تا 250 بار) تضمین می‌کند.

_ سازگاری و ماشین‌آلات قابل استفاده

• یونیت‌های هیدرولیک دستگاه‌های پرس (تزریق پلاستیک و فلز).
• سیستم‌های هیدرولیک آسانسورها و بالابرهای هیدرولیک صنعتی.
• دستگاه‌های خم‌کن و گیوتین هیدرولیک.
• یونیت‌های هیدرولیک ماشین‌آلات راهسازی ایستایی (مانند بچینگ پلانت).
• سازگار با برندهای یوکن (YUKEN)، رکسروت (Rexroth) و ویکرز (Vickers) جهت جایگزینی.

_ مزایا و نقاط قوت فنی شیر برقی دنی (DANNY)

• تخلیه بار اتوماتیک (Unloading): کاهش چشمگیر دمای روغن و صرفه‌جویی در مصرف انرژی با تخلیه فشار در زمان توقف جک‌ها.
• طراحی بوبین تقویت شده: بوبین 220 ولت AC برند دنی دارای کلاس عایق‌بندی بالا جهت جلوگیری از سوختن در اثر نوسانات جزیی برق است.
• قابلیت تنظیم دقیق: فلکه دستی با رزوه ریز، امکان تنظیم فشار را با دقت بسیار بالا فراهم می‌کند.
• متریال بدنه: استفاده از چدن ریختگی با چگالی بالا که در برابر شوک‌های هیدرولیکی و پدیده کاویتاسیون مقاومت بالایی دارد.

_ علائم خرابی و زمان تعویض

1. عدم رسیدن به فشار مطلوب: حتی با بستن کامل فلکه، فشار سیستم بالا نمی‌رود (احتمال فرسودگی سیت پایلوت یا اورینگ‌ها).
2. داغ شدن سریع روغن: نشانه نشتی داخلی یا گیر کردن شیر در حالت نیمه‌باز.
3. عمل نکردن فرمان برقی: بوبین سوخته است، یا اسپول برقی به دلیل آلودگی روغن جامپ کرده است.
4. لرزش و صدای غیرعادی (Chattering): ناشی از خستگی فنر پایلوت یا تنظیم نبودن فشار.

_ نکات مهم قبل از خرید و نصب

• ولتاژ بوبین: حتماً ولتاژ سیستم کنترل خود را چک کنید (این مدل 220 ولت AC است).
• جهت نصب: به جهت ورود P و خروج T روی بلوک زیرشیری دقت کنید.
• پاکیزگی سیستم: قبل از نصب، از سلامت فیلترهای برگشت و مکش اطمینان حاصل کنید؛ کوچکترین ذره آلودگی می‌تواند، سوراخ پایلوت این شیر را مسدود کند.
• سایز اتصالات: این شیر سایز 03 (3/8 اینچ) است و برای دبی‌های تا حدود 100 لیتر بر دقیقه (بسته به افت فشار) مناسب است.

_ جمع‌بندی

در بازار قطعات هیدرولیک، برند دنی (DANNY) به عنوان یک گزینه «اقتصادی اما با کیفیت مهندسی» شناخته می‌شود. انتخاب شیر BSG-03-H برای کسانی که به دنبال جایگزینی برای برندهای گران‌قیمت اروپایی یا ژاپنی هستند، انتخابی هوشمندانه است. این شیر با کاهش استهلاک پمپ و کنترل دقیق فشار، طول عمر کل سیستم هیدرولیک شما را افزایش داده و هزینه نگهداری را به حداقل می‌رساند.

_ سوالات متداول (FAQ)

1. آیا بوبین این شیر قابل تعویض است؟ بله، در صورت سوختن بوبین، می‌توانید، بدون باز کردن بخش مکانیکی شیر، تنها سوکت و بوبین را تعویض کنید.

2. تفاوت مدل BSG-03 با BSG-06 در چیست؟ تفاوت اصلی در سایز و ظرفیت عبور دبی روغن است. مدل 03 برای سایز 3/8 و مدل 06 برای سایز 3/4 اینچ طراحی شده است.

3. آیا این شیر در حالت بدون برق، مسیر روغن را می‌بندد یا باز می‌گذارد؟ بستگی به نوع شیر برقی نصب شده روی آن دارد (Normal Open یا Normal Close)، اما در اکثر مدل‌های بازار ایران در حالت بدون برق، شیر باز است، و روغن را به تانک هدایت می‌کند (Unload).

4. فشار کاری “H” به چه معناست؟ کد H نشان‌دهنده محدوده فشار بالا (معمولاً بین 70 تا 250 بار) است، که فنر داخلی توان تحمل آن را دارد.

• تطابق صددرصدی کد فنی: ارسال تصویر پلاک شیر قبلی جهت تایید نهایی سازگاری ابعادی و هیدرولیکی.
• انتخاب بهترین گزینه: بررسی امکان جایگزینی با برندهای اروپایی یا سایر مدل‌های طرح یوکن بر اساس بودجه شما.
