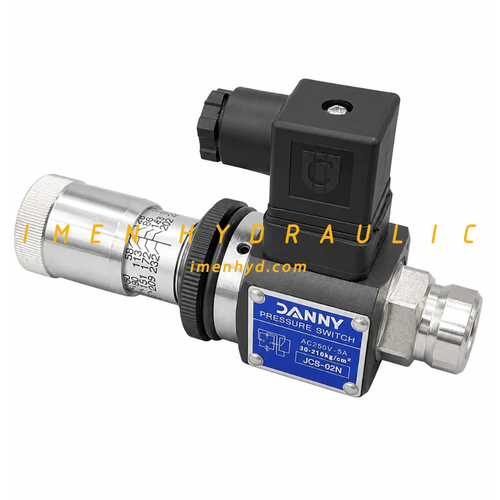

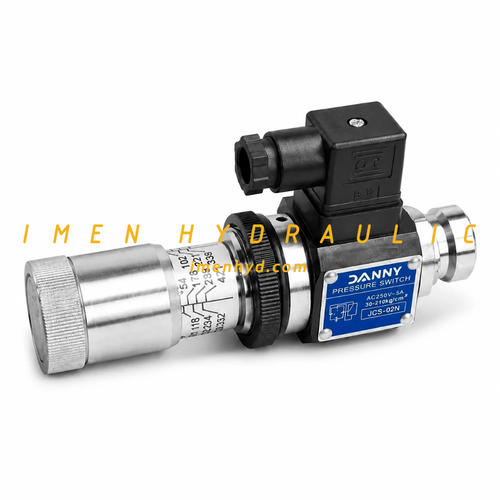

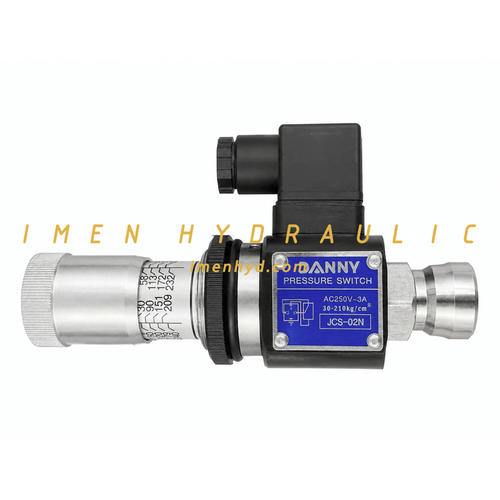

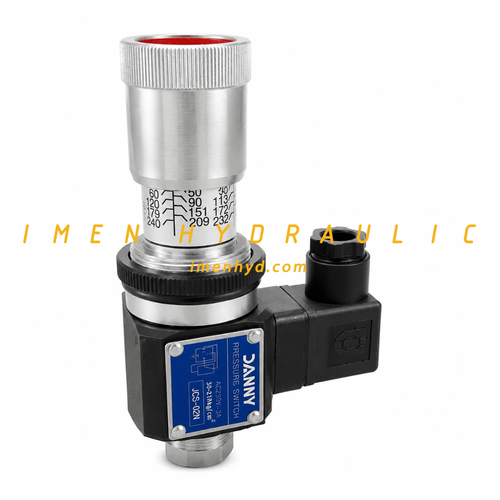

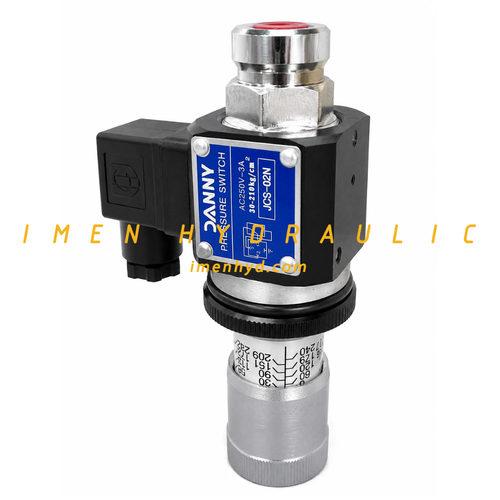

پرشر سوئیچ هیدرولیک "1/2 دنی مدل JCS-02N

خرید فنی و قیمت پرشر سوئیچ هیدرولیک DANNY مدل JCS-02N. سوئیچ فشار طرح یوکن با دقت بالا، مناسب برای یونیت‌های صنعتی و راهسازی. مشاهده مشخصات فنی و سفارش.

پرشر سوئیچ هیدرولیک DANNY مدل JCS‑02N یک کلید فشار قابل تنظیم است، که در بازه 30 تا 210 بار عمل می‌کند، و برای کنترل فشار در مدارهای هیدرولیک صنعتی استفاده می‌شود. این قطعه با رسیدن فشار روغن به مقدار تنظیم‌شده، یک فرمان الکتریکی برای قطع یا وصل مدار صادر کرده و از آسیب به پمپ و تجهیزات جلوگیری می‌کند.

__ معرفی

در سیستم‌های هیدرولیک صنعتی و ماشین‌آلات راهسازی، کنترل دقیق نقطه فشار برای جلوگیری از آسیب به پمپ، ترکیدگی شیلنگ‌ها و حفظ ایمنی مدار حیاتی است. اگر پرشر سوئیچ به‌درستی عمل نکند یا کالیبراسیون آن به دلیل کیفیت پایین فنر داخلی به‌هم بخورد، فرمان‌های برقی به شیرهای کنترلی (Solenoid Valves) با تأخیر یا خطا صادر می‌شوند، که نتیجه آن می‌تواند، افت راندمان شدید یا حوادث ناگوار در حین کار باشد.

پرشر سوئیچ هیدرولیک DANNY مدل JCS-02N که بر پایه طراحی مهندسی برند یوکن (Yuken Type) تولید شده است، یک سوئیچ فشار تیپ پیستونی با دقت بالا است. این قطعه با قابلیت تنظیم در بازه گسترده 30 تا 210 کیلوگرم بر سانتی‌متر مربع (Bar)، نقش دیده‌بان هوشمند را در مدار هیدرولیک شما ایفا می‌کند، تا به‌محض رسیدن فشار به حد تعیین شده، فرمان قطع یا وصل جریان الکتریکی را صادر کند.

__ بررسی فنی و نحوه عملکرد JCS-02N

این سوئیچ فشار از مکانیزم پیستونی بهره می‌برد. فشار سیال از طریق پورت ورودی به زیر پیستون داخلی وارد شده و در مقابل نیروی یک فنر تنظیم‌شونده قرار می‌گیرد. با چرخاندن دسته مندرج جلوی قطعه، می‌توانید، میزان فشردگی فنر و در نتیجه نقطه تحریک (Set Point) سوئیچ را با دقت تنظیم کنید.

در بخش فوقانی، یک میکروسوئیچ با کیفیت قرار دارد که از طریق سوکت استاندارد (DIN Connector) به مدار فرمان متصل می‌شود. به دلیل طراحی آب‌بندی شده، این قطعه در برابر نفوذ روغن و گرد و غبار مقاوم بوده و برای محیط‌های سخت کارگاهی و ماشین‌آلات راهسازی بسیار مناسب است.

__ سازگاری و دستگاه‌های قابل استفاده

سوئیچ فشار JCS-02N به دلیل طراحی بلوکی (Subplate Mounting) و پورت‌های استاندارد، در طیف وسیعی از دستگاه‌ها کاربرد دارد:

• یونیت‌های هیدرولیک صنعتی: دستگاه‌های پرس، تزریق پلاستیک و سیستم‌های آسانسوری.
• ماشین‌آلات راهسازی: سیستم‌های لودر، بیل مکانیکی و جرثقیل‌ها (در بخش مدار فرمان).
• تجهیزات هیدرولیک ثابت: سیستم‌های فیلتراسیون و کولرهای روغن هیدرولیک.
• جایگزینی: سازگار با تمامی بلوک‌های هیدرولیک استاندارد طرح یوکن (Yuken) سایز 02.

__ مزایا و نقاط قوت

• دقت تکرارپذیری بالا: به دلیل استفاده از فنر آلیاژی با کیفیت، نقطه سوئیچینگ در تکرارهای مداوم ثابت می‌ماند.
• بازه تنظیمی وسیع: پوشش بازه 30 تا 210 بار، این قطعه را برای اکثر سیستم‌های فشار متوسط و فشار بالا ایده‌آل کرده است.
• نمایشگر مدرج (Scale): وجود درجه‌بندی روی بدنه آلومینیومی، تنظیم فشار را بدون نیاز به گیج فشار در لحظه (در موارد تخمینی) بسیار آسان‌تر می‌کند.
• کانکتور استاندارد: سوکت برقی مجهز به واشر آب‌بندی برای جلوگیری از اتصال کوتاه در اثر نفوذ رطوبت.

__ نشانه‌های خرابی و زمان تعویض

1. عدم ارسال فرمان برقی: سوئیچ با رسیدن به فشار تنظیم شده، پلاتین نمی‌چسباند (سوختن میکروسوئیچ داخلی).
2. نشتی روغن از بدنه: نشت سیال از کنار پورت‌ها یا زیر دسته تنظیمی که نشان‌دهنده از بین رفتن اورینگ‌های داخلی است.
3. نوسان در نقطه تحریک: سوئیچ در فشارهای متفاوت و غیرثابت عمل می‌کند (خستگی یا شکستگی فنر داخلی).
4. گیر کردن پیستون: به دلیل آلودگی روغن، پیستون داخلی حرکت نکرده و سوئیچ در یک وضعیت قفل می‌شود.

__ نکات مهم قبل از خرید

• مطابقت بازه فشار: اطمینان حاصل کنید که فشار کاری سیستم شما در محدوده 30 تا 210 بار قرار دارد.
• نوع اتصال: این مدل از نوع زیرشیری (Subplate) است؛ اگر نیاز به اتصال مستقیم رزوه ای دارید، باید از آداپتور یا مدل‌های دیگر استفاده کنید.
• ولتاژ مدار فرمان: میکروسوئیچ داخلی این مدل تا 250 ولت AC و جریان 3 تا 5 آمپر را پشتیبانی می‌کند.

__ سوالات متداول (FAQ)

1. آیا این پرشر سوئیچ برای فشار زیر 30 بار مناسب است؟ خیر؛ فنر داخلی این مدل برای مقاومت در برابر فشارهای زیر 30 بار طراحی نشده و دقت لازم را در آن بازه ندارد. برای فشارهای پایین‌تر باید از مدل JCS-02NL استفاده کنید.

2. تفاوت مدل JCS-02N با مدل‌های رزوه‌ای چیست؟ مدل JCS-02N به‌صورت بلوکی نصب می‌شود و برای نصب روی منیفولد یا زیرشیری طراحی شده است، در حالی که مدل‌های رزوه‌ای مستقیماً روی خط لوله بسته می‌شوند.

3. چگونه فشار را تنظیم کنیم؟ با شل کردن مهره قفل‌کن و چرخاندن دستگیره آلومینیومی مندرج، می‌توانید فشار را مطابق با درجه‌های حک شده روی پوسته تنظیم و سپس دوباره قفل کنید.

4. آیا این قطعه در برابر لرزش‌های شدید دستگاه مقاوم است؟ بله؛ طراحی پیستونی این سوئیچ نسبت به مدل‌های دیافراگمی در برابر ضربات قوچ هیدرولیکی و لرزش‌های مکانیکی پایداری بسیار بیشتری دارد.

__ مشاوره فنی برای انتخاب پرشر سوئیچ مناسب!

مشتری و همکار محترم، انتخاب اشتباه بازه فشار یا تیپ نصب (رزوه‌ای در مقابل بلوکی) می‌تواند، منجر به اختلال در عملکرد کل سیستم هیدرولیک و آسیب به پمپ‌ها شود. اگر در مورد جایگزینی مدل JCS-02N با قطعه قدیمی دستگاه خود یا نحوه کالیبراسیون آن در مدارات پیچیده سوالی دارید، همین حالا با ما تماس بگیرید.

ما در مرکز تخصصی قطعات هیدرولیک و راهسازی، با تکیه بر تجربه میدانی، شما را در انتخاب دقیق‌ترین کد فنی یاری می‌کنیم، تا از توقف بی مورد دستگاه و هزینه‌های اضافی پیشگیری کنید.
