شیر برقی کنترل جهت هیدرولیک دنی "3/8 مدل DSG-03-3C5

خرید شیر برقی هیدرولیک دنی مدل DSG-03-3C5، سایز 3/8 اینچ، ولتاژ 12، 24، 110، 240 ولت. بررسی فنی، راهنمای نصب و کاربرد در سیستم‌های صنعتی.

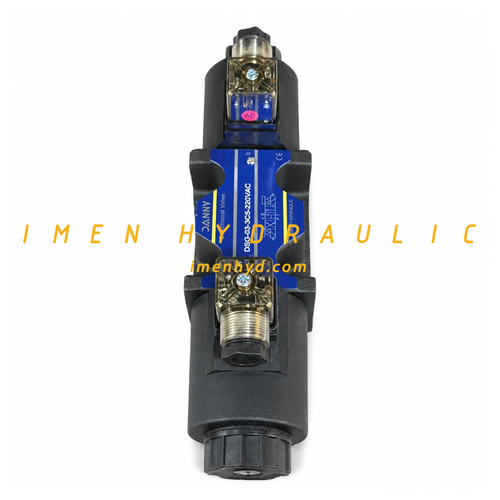

«شیر برقی هیدرولیک دنی مدل DSG-03-3C5-220VAC یک شیر کنترل جهت با سایز 3/8 اینچ و بوبین 220 ولت متناوب است، که برای هدایت و کنترل مسیر سیال در مدارات هیدرولیک صنعتی طراحی شده است. پیکربندی اسپول 3C5 در این مدل، امکان مسدودسازی ایمن پورت‌های اصلی در وضعیت خنثی را فراهم می‌کند. برای بررسی دقیق سازگاری این قطعه با سیستم هیدرولیک یا ماشین‌آلات خود و دریافت مشاوره تخصصی جهت انتخاب صحیح، می‌توانید، مشخصات فنی مدار را با کارشناسان فنی ما بررسی کنید.»

__ معرفی فنی

شیر برقی هیدرولیک مدل DSG-03-3C5 یک شیر کنترل جهت (Directional Control Valve) با تحریک الکترومغناطیسی است، که وظیفه هدایت، قطع و وصل جریان سیال هیدرولیک را در سیستم بر عهده دارد. در مدارات هیدرولیک صنعتی و راهسازی، این شیر به عنوان «مغز متفکر» جریان، مسیر حرکت عملگرها (جک‌ها یا هیدروموتورها) را تعیین می‌کند.

خرابی یا انتخاب اشتباه این قطعه می‌تواند، منجر به پدیده‌های مخربی نظیر افت فشار سیستم، نشتی‌های داخلی، داغ شدن بیش از حد سیال، و در نهایت عدم عملکرد صحیح عملگرها شود. مدل 3C5 از این سری، دارای اسپول با پیکربندی خاص است، که در وضعیت خنثی، پورت‌های A و B را مسدود کرده، و پورت P را به T متصل می‌کند؛ وضعیتی که برای جلوگیری از قفل شدن یا حرکت ناخواسته عملگرها در زمان خاموش بودن شیر حیاتی است.

__ عملکرد و نحوه کار در سیستم

این شیر از نوع تحریک مستقیم (Solenoid Operated) است، که با اعمال ولتاژ 220 ولت متناوب (AC) به بوبین‌ها، میدان مغناطیسی ایجاد شده و آرمیچر را حرکت می‌دهد. این حرکت باعث جابجایی اسپول در داخل بدنه شیر شده و مسیرهای جریان را مطابق با نقشه هیدرولیکی تغییر می‌دهد.

• فشار: طراحی این شیر برای تحمل فشار کاری استاندارد در مدارات متوسط تا بالا انجام شده است.
• دبی: سایز 03 (معادل 3/8 اینچ) تعیین‌کننده دبی عبوری بهینه است. تجاوز از دبی نامی باعث افزایش افت فشار (Pressure Drop) در شیر و کاهش راندمان سیستم می‌شود.
• آب‌بندی: دقت ماشین‌کاری اسپول و بدنه، نشتی داخلی را به حداقل می‌رساند، که برای حفظ موقعیت دقیق عملگرها ضروری است.

__ سازگاری و کاربردها

سیستم‌ها و ماشین‌آلات سازگار

• یونیت‌های هیدرولیک صنعتی (HPU).
• دستگاه‌های پرس هیدرولیک.
• ماشین‌آلات تزریق پلاستیک.
• تجهیزات راهسازی و عمرانی (در مدارات جانبی).
• خطوط انتقال و اتوماسیون هیدرولیک.

صنایع مصرف‌کننده

• صنایع فولاد و فلزات.
• ماشین‌سازی و ساخت تجهیزات خط تولید.
• صنایع معدنی.
• صنایع نفت، گاز و پتروشیمی (بخش‌های غیر حساس).

__ مزایا و نقاط قوت فنی

• زمان پاسخ‌دهی استاندارد: عملکرد سریع بوبین‌های 220 ولت AC باعث می‌شود، تغییر جهت سیال بدون تاخیر زمانی صورت گیرد.
• استاندارد ابعادی: مطابقت با استانداردهای نصب (Mounting Pattern) مشابه نمونه‌های یوکن (Yuken)، که جایگزینی آن را در سیستم‌های قدیمی تسهیل می‌کند.
• پایداری در وضعیت خنثی: پیکربندی اسپول 3C5 پایداری مناسبی برای توقف ایمن عملگرها فراهم می‌آورد.

__ نشانه‌های خرابی و زمان تعویض

• داغ شدن بیش از حد بوبین: نشانه گیر کردن اسپول یا خرابی مدار الکتریکی.
• نشتی خارجی: خرابی اورینگ‌ها یا کاسه‌نمدهای آب‌بندی بین طبقات شیر.
• تغییر نکردن مسیر جریان: احتمال سوختن بوبین یا گرفتگی مسیر اسپول به دلیل آلودگی روغن.
• کاهش قدرت عملگر: ناشی از نشتی داخلی (Internal Leakage) به دلیل خوردگی اسپول.

توجه: بی‌توجهی به خرابی شیر باعث فشار مضاعف به پمپ و کاهش عمر مفید کل مدار می‌شود.

__ نکات مهم قبل از خرید

• تطابق اسپول (Spool Type): شماره مدل (3C5) باید دقیقاً با نقشه مدار شما مطابقت داشته باشد.
• ولتاژ بوبین: اطمینان از سازگاری ولتاژ (220VAC) با کنترلر سیستم.
• ظرفیت دبی: بررسی فشار و دبی کاری سیستم جهت جلوگیری از ایجاد پدیده کاویتاسیون یا فشار برگشتی.
• نوع سیال: بررسی سازگاری اورینگ‌ها با نوع روغن هیدرولیک مصرفی.

__ راهنمای نصب و راه‌اندازی

1. تمیزی: پیش از نصب، سطوح اتصال (Subplate) باید کاملاً تمیز و عاری از هرگونه پلیسه یا آلودگی باشد.
2. اورینگ‌ها: اورینگ‌های زیر شیر را قبل از بستن چک کرده و از روغن‌کاری اولیه آن‌ها اطمینان حاصل کنید.
3. گشتاور پیچ‌ها: پیچ‌های اتصال را به صورت ضربدری و با گشتاور یکسان سفت کنید، تا بدنه شیر دچار تنش و اعوجاج نشود.
4. الکتریک: اطمینان از اتصال صحیح ارت و استفاده از کانکتورهای استاندارد جهت جلوگیری از نفوذ رطوبت.

__ نکات نگهداری و افزایش عمر قطعه

• فیلتراسیون: روغن هیدرولیک باید توسط فیلترهای مناسب تصفیه شود؛ ذرات معلق، عامل اصلی خرابی اسپول‌های دقیق هستند.
• دمای روغن: از کارکرد شیر در دمای خارج از محدوده استاندارد خودداری کنید.
• بازرسی دوره‌ای: بررسی اتصالات الکتریکی و اطمینان از عدم نشتی ظاهری.

__ مقایسه فنی با نمونه‌های متفرقه بازار

این قطعه از نظر دقت ماشین‌کاری اسپول و کیفیت سیم‌پیچ بوبین در سطح استانداردهای رایج صنعتی (طرح یوکن) قرار دارد. در مقایسه با نمونه‌های بی‌کیفیت بازار، این مدل دارای آب‌بندی قابل اعتمادتر و طول عمر بالاتر در سیکل‌های کاری مداوم است، هرچند که در محیط‌های بسیار خورنده یا شرایط کاری فوق‌سنگین، باید از نمونه‌های اروپایی یا ژاپنی اصلی استفاده کرد.

__ سوالات متداول

1. آیا این شیر با ولتاژ 24 ولت کار می‌کند؟ خیر، این مدل مخصوص ولتاژ 220 ولت متناوب است.
2. معنای عدد 3C5 چیست؟ این کد نشان‌دهنده نوع خاص اسپول (مسیر جریان) شیر است.
3. آیا می‌توانم بوبین این شیر را روی شیرهای برندهای دیگر نصب کنم؟ فقط در صورتی که ابعاد بوبین و قطر شفت با استاندارد یوکن کاملاً مطابقت داشته باشد.
4. دلیل صدای وزوز بوبین چیست؟ معمولاً به دلیل نرسیدن ولتاژ کامل یا گیر کردن مکانیکی آرمیچر است.
5. آیا اورینگ‌های این شیر قابل تعویض هستند؟ بله، اما بهتر است از کیت اورینگ مخصوص همین سری استفاده شود.
